Чертежи узлов Kaleva Esthetic: SL-70

Чертежи узлов Kaleva Esthetic: SL-70. Материал раздела «Kaleva Esthetic: SL-70» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Важно!

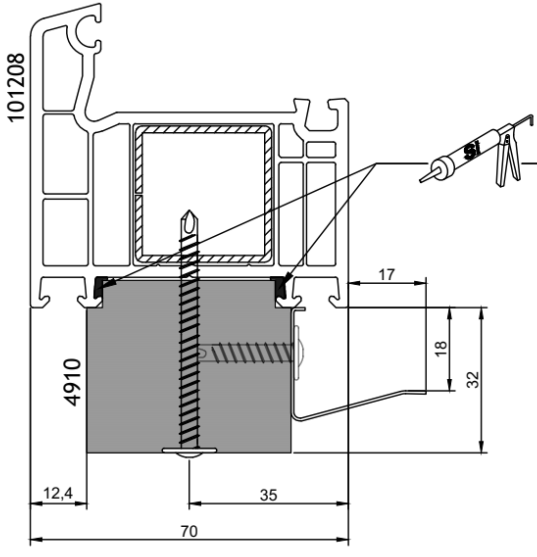

Возможно установить теплый подставочный профиль PURATHERM арт.: 4910

Возможно установить теплый подставочный профиль PURATHERM для AL порога арт.: 551951

Важно!

Доступно два вида штапиков! Полукруглый и прямой! По умолчанию, в программе Startокна, в "свойствах изделия" выбран полукруглый.

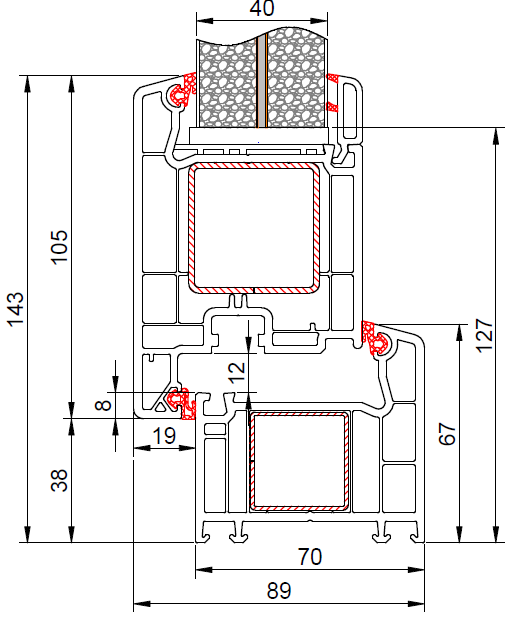

Коробка 67 + Створка Z

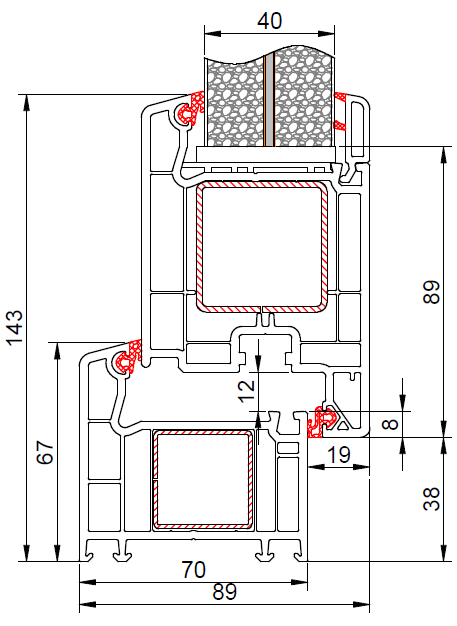

Коробка 67 + Створка Т

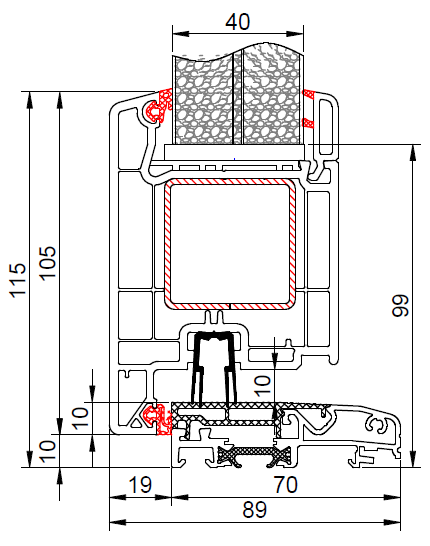

Створка Z + порогом

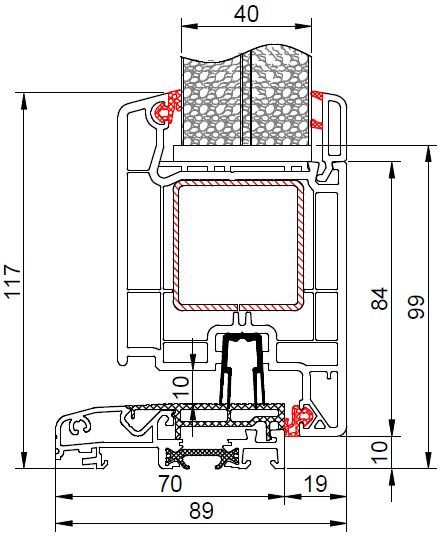

Створка Т + порогом

Важно!

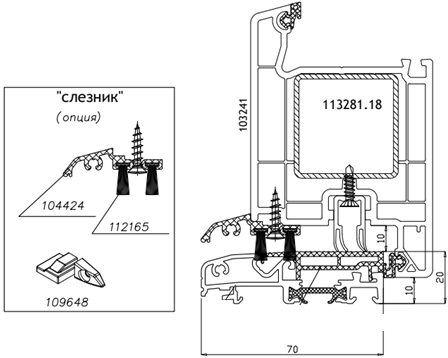

Добавлен параметр «Алюм. Слезник» в качестве опции защиты от «продувания»- доступен только для дверей «Вид Изнутри». Применяется для защиты низа створки от атмосферных осадков и воздействия окружающей среды при наличии порога. В свойствах створки (в программе StartОкна) по умолчанию значение «нет».

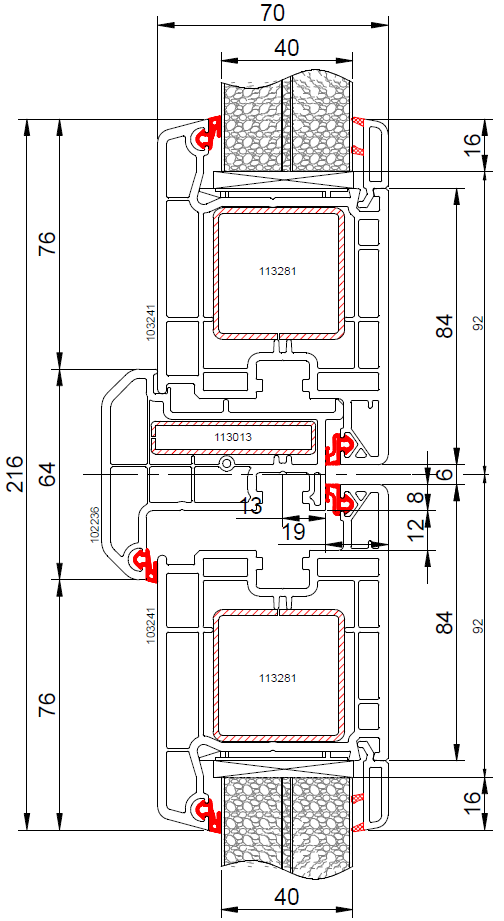

Штульп + створка Z

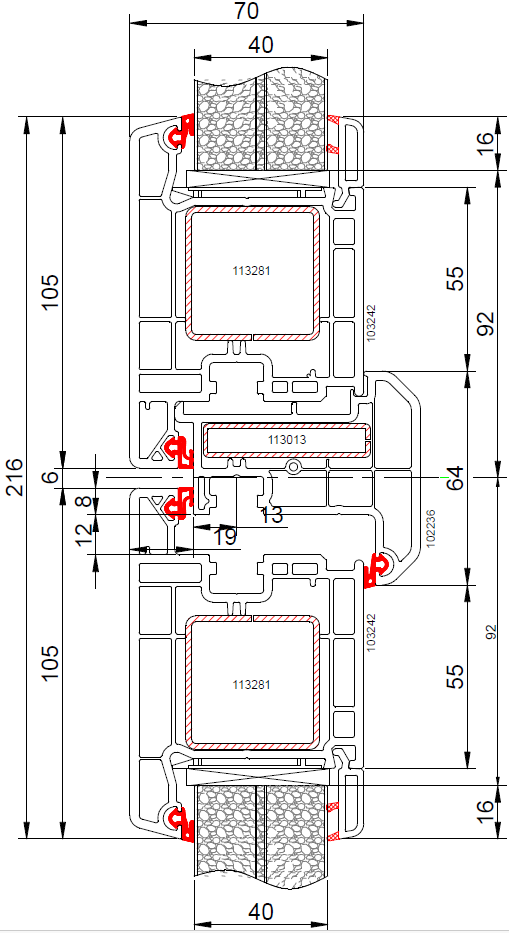

Штульп + створка Т
