Чертежи узлов Kaleva Aluvet Unity Plus

Чертежи узлов Kaleva Aluvet Unity Plus. Материал раздела «Kaleva Aluvet Unity Plus» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Чертежи узлов Kaleva Aluvet Unity Plus

Снаружи на себя

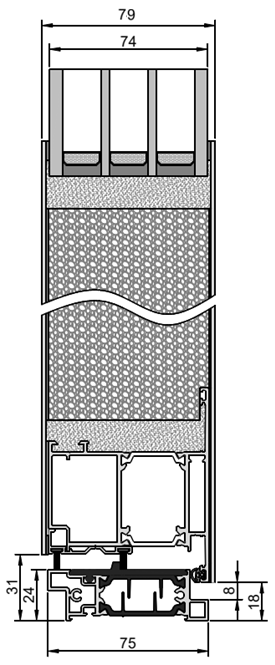

Створка Т с щеткодержателем с порогом 24мм

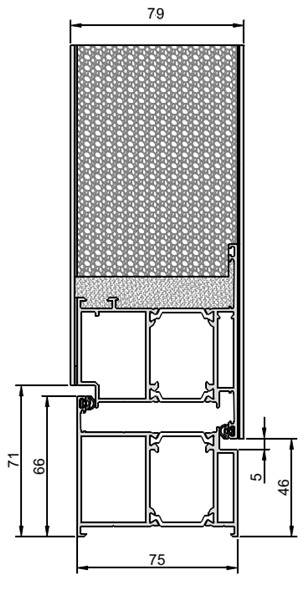

Рама 66 + створочный профиль 91

открывание наружу

Чертежи узлов Kaleva Aluvet Unity Plus

Чертежи узлов Kaleva Aluvet Unity Plus

Чертежи узлов Kaleva Aluvet Unity Plus

Чертежи узлов Kaleva Aluvet Unity Plus

Важно!

В качестве порога используется только системный порог 24 мм! Черного цвета!

Использование в качестве порога рамного профиля (рама 66) - категорически недопустимо.

Чертежи узлов Kaleva Aluvet Unity Plus

Важно!

Возможно установить теплый подставочный профиль  PURATHERM для AL порога

Арт.: 551951 Профиль PURATHERM 64х50 (под порог)

Чертежи узлов Kaleva Aluvet Unity Plus

Соединение створок при штульповом открывании

Штульповое открывание невозможно
