- Чертежи узлов Kaleva Aluvet HWM
Чертежи узлов Kaleva Aluvet HWM
Чертежи узлов Kaleva Aluvet HWM. Материал раздела «Окна HWM» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
Глухое остекление Арт.: AWD75 361045 Рама окна 69 L (используется в прямоугольных рамах) |

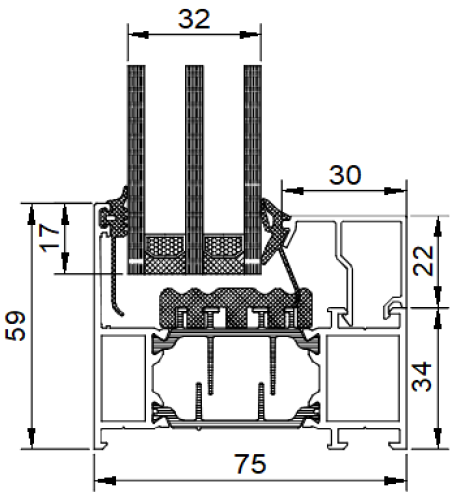

Глухое остекление Арт.: AWD75 361035 Рама окна 59 L ( используется в трапециях и прямоугольных рамах) |
||
|---|---|---|---|
|
|
||
|
|||

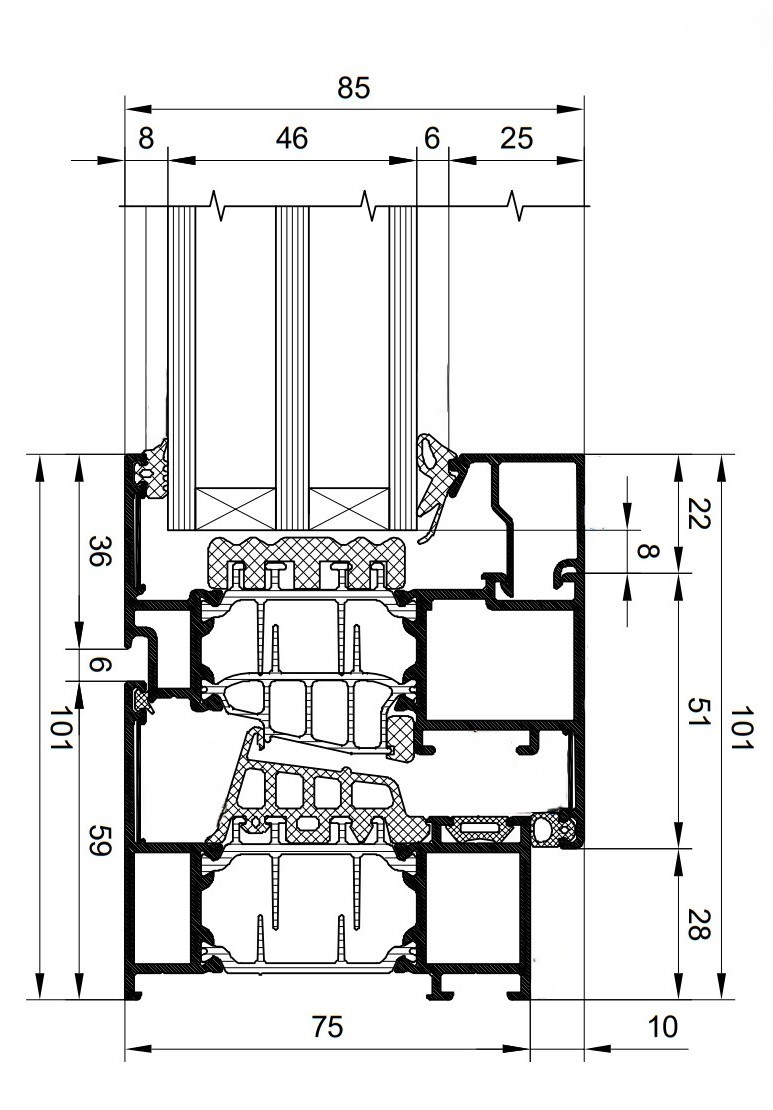

Рама окна 69 L + Створка 73 евро-паз (используется только в прямоугольных рамах, створка только прямоугольная!) |
Рама окна 59 L + Створка 73 евро-паз (Используется в прямоугольных и непрямоугольных рамах: в трапециях. Но створка только прямоугольная!) |
||
|
|
||
|
|||

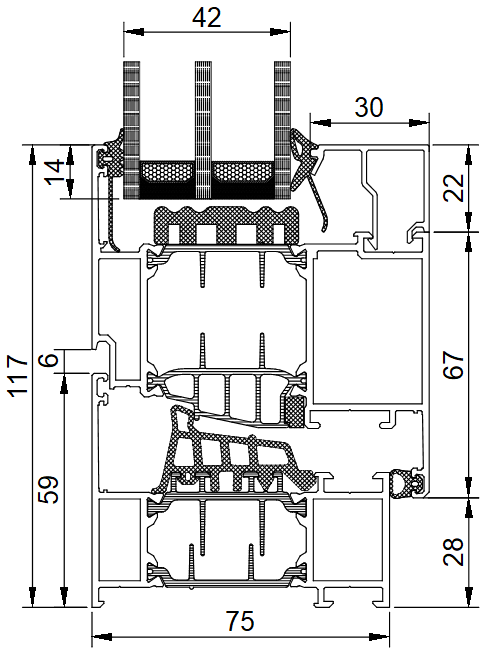

Рама окна 69 L + Створка 89 евро-паз (используется только в прямоугольных рамах, створка только прямоугольная!) |
Рама окна 59 L + Створка 89 евро-паз (Используется в прямоугольных и непрямоугольных рамах: в трапециях. Но створка только прямоугольная!) |
||
|
|
|
||
Импост 94Т + Створка 73 евро-паз |
|||
|
|||
Импост 94Т + Створка 89 евро-паз |
|||
|
