Чертежи узлов Kaleva Aluvet HS / Калева Алювет ХС
Чертежи узлов Kaleva Aluvet HS / Калева Алювет ХС. Материал раздела «Kaleva Aluvet HS / Калева Алювет ХС» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

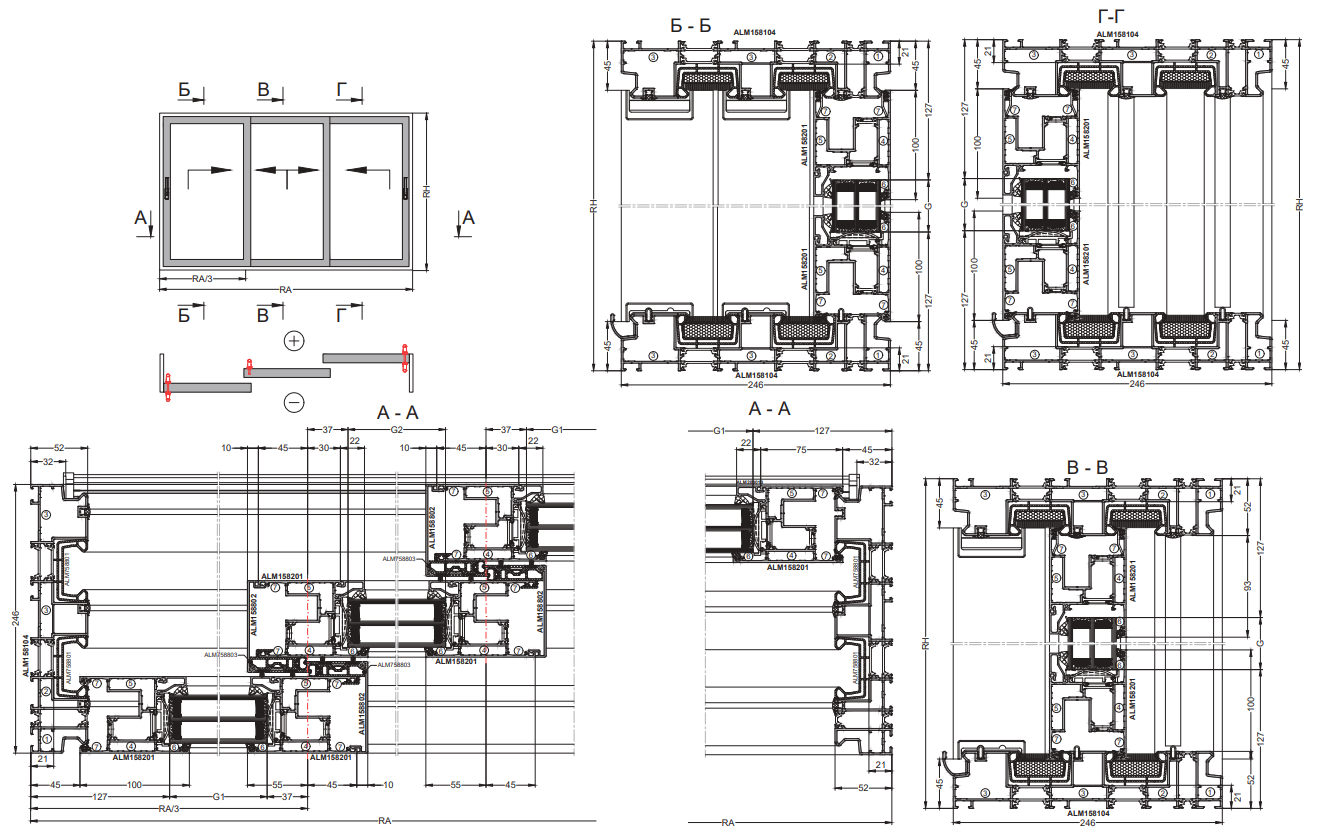

Схема А1 |
|||
|---|---|---|---|
|
|||

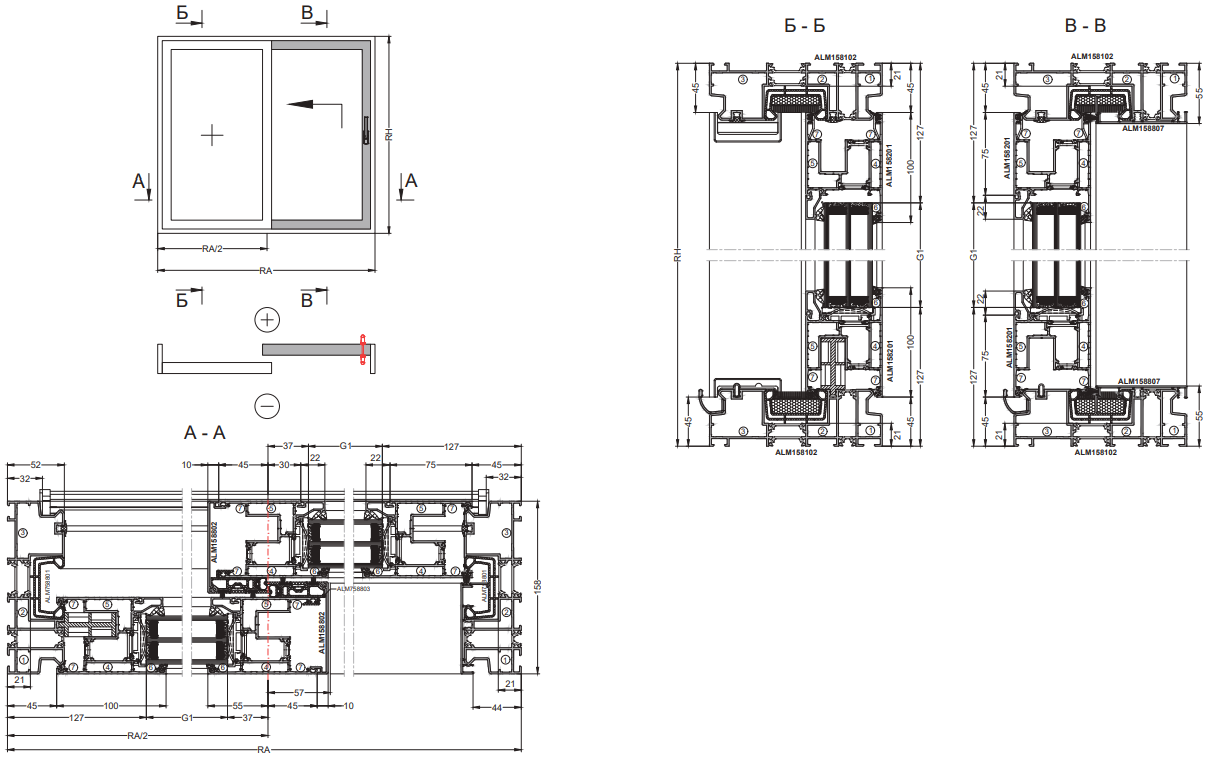

Схема А5 |
|||
|
|||

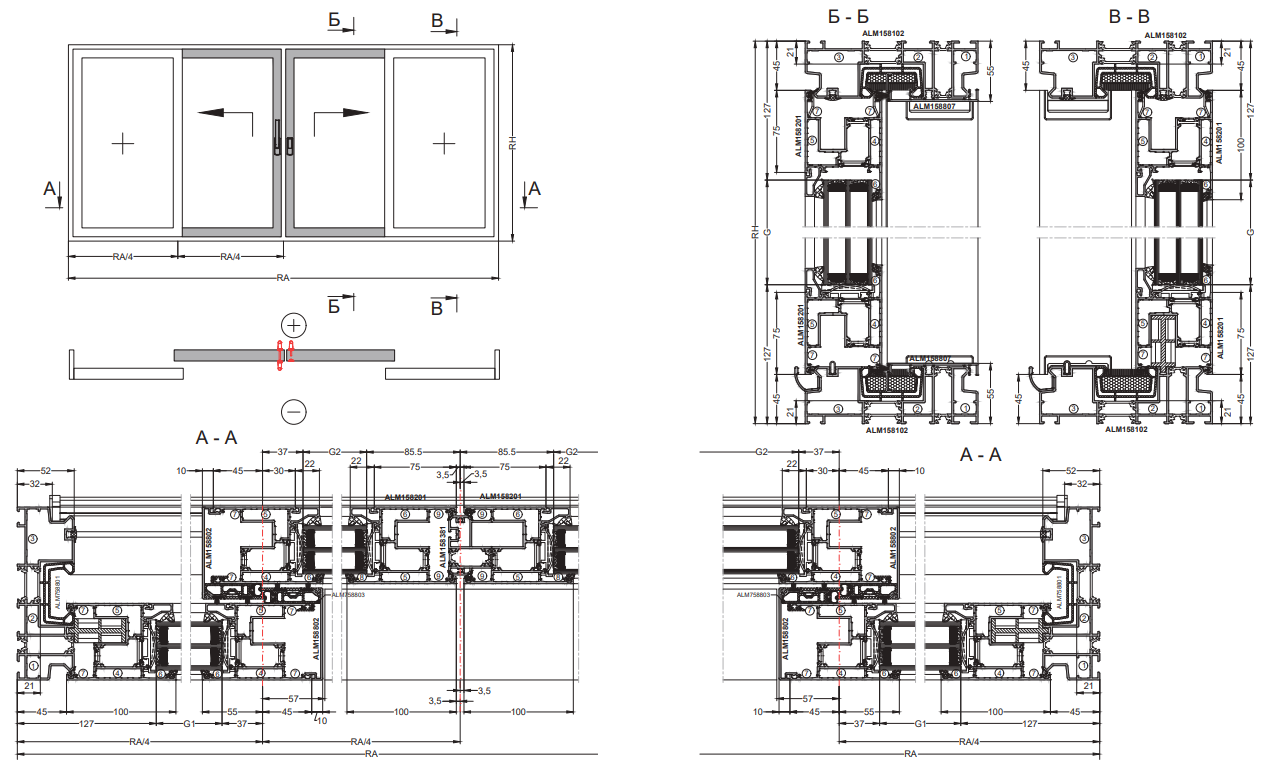

Схема А7 |
|||
|
|||

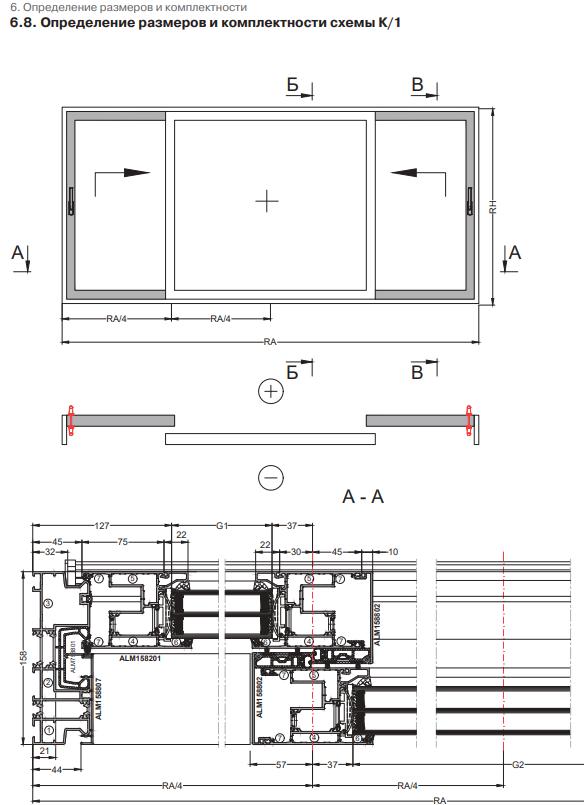

Схема А9 |
|||
|
|||

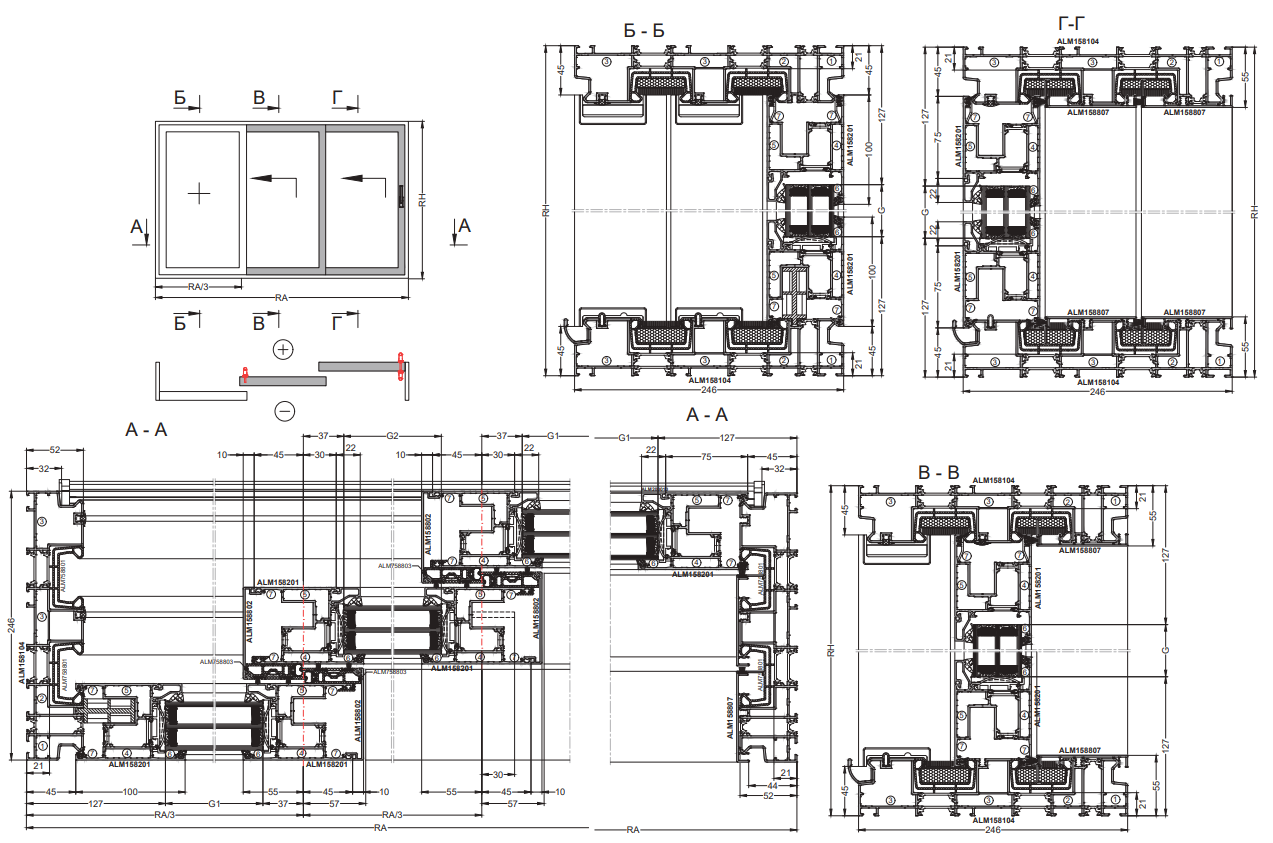

Схема D1 |
|||
|
|||

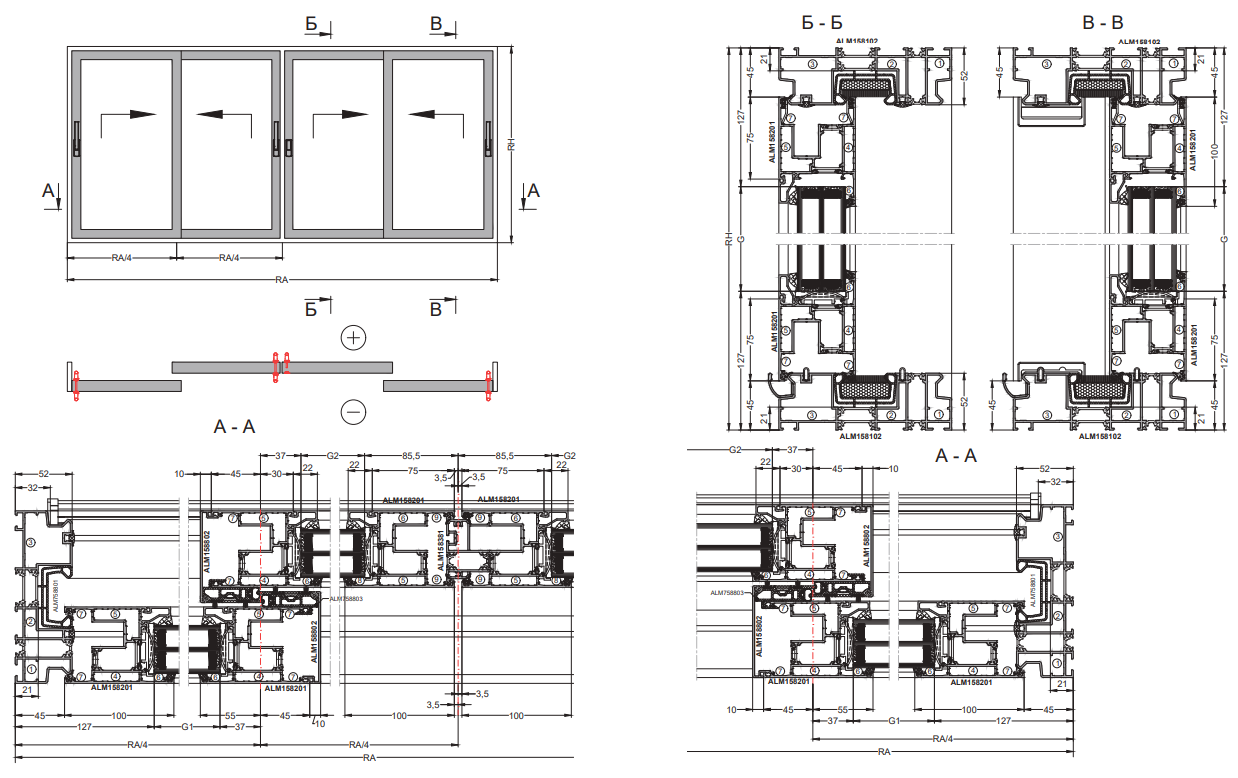

Схема D4 |
|||
|
