Чертежи узлов Kaleva Aluvet Fusion

Чертежи узлов Kaleva Aluvet Fusion. Материал раздела «Kaleva Aluvet Fusion» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

Чертежи узлов Kaleva Aluvet Fusion

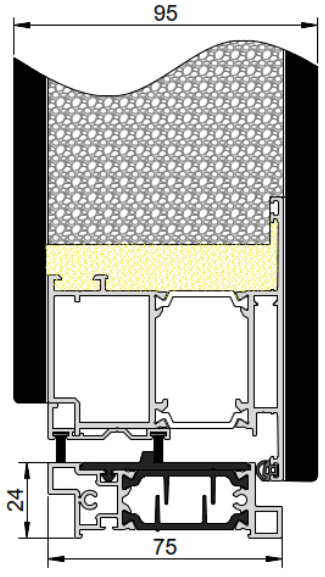

Снаружи на себя

Створка Т с щеткодержателем с порогом 24мм

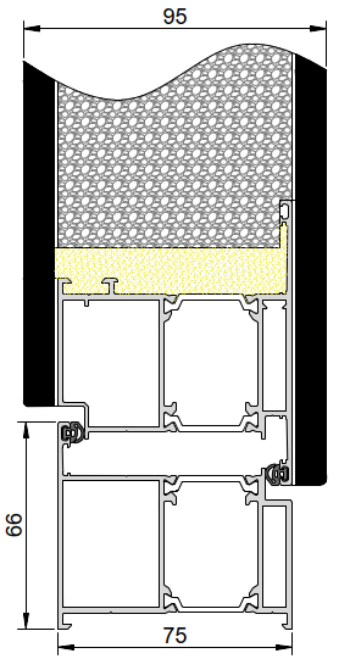

Рама 66 + створочный профиль 91

открывание наружу

Чертежи узлов Kaleva Aluvet Fusion

Чертежи узлов Kaleva Aluvet Fusion

Чертежи узлов Kaleva Aluvet Fusion

Важно!

В качестве порога используется только системный порог 24 мм! Черного цвета!

Использование в качестве порога рамного профиля (рама 66) - категорически недопустимо.

Чертежи узлов Kaleva Aluvet Fusion

Важно!

Возможно установить теплый подставочный профиль  PURATHERM для AL порога

Арт.: 551951 Профиль PURATHERM 64х50 (под порог)

Чертежи узлов Kaleva Aluvet Fusion

Соединение створок при штульповом открывании

Штульповое открывание невозможно
