Чертежи узлов Kaleva Aluvet Esthetic: HD 75
Чертежи узлов Kaleva Aluvet Esthetic: HD 75. Материал раздела «Kaleva Aluvet Esthetic: HD 75» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

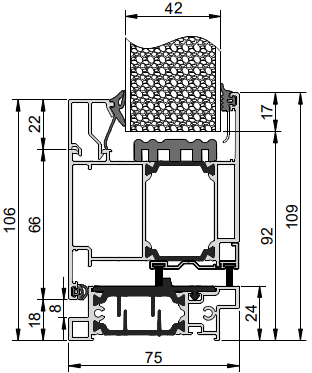

Снаружи на себя Створка Т с щеткодержателем с порогом 24мм |

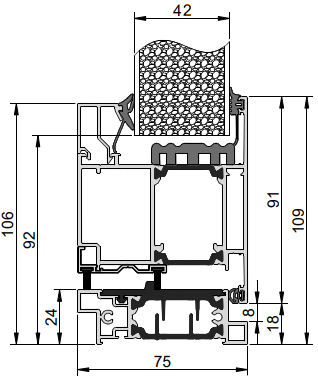

Изнутри на себя Створка Z с щеткодержателем с порогом 24мм |
|||
|---|---|---|---|---|
|
|
|||
|
||||
|
||||

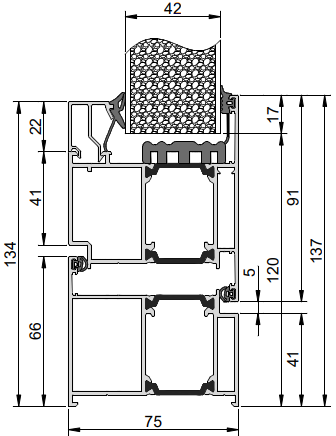

Рама 66 + створочный профиль T 91 открывание наружу |

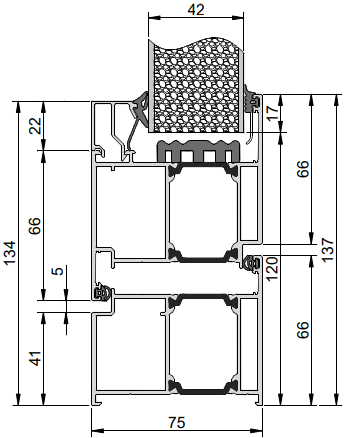

Рама 66 + створочный профиль Z 91 открывание внутрь |
||||
|---|---|---|---|---|---|
|
|
||||

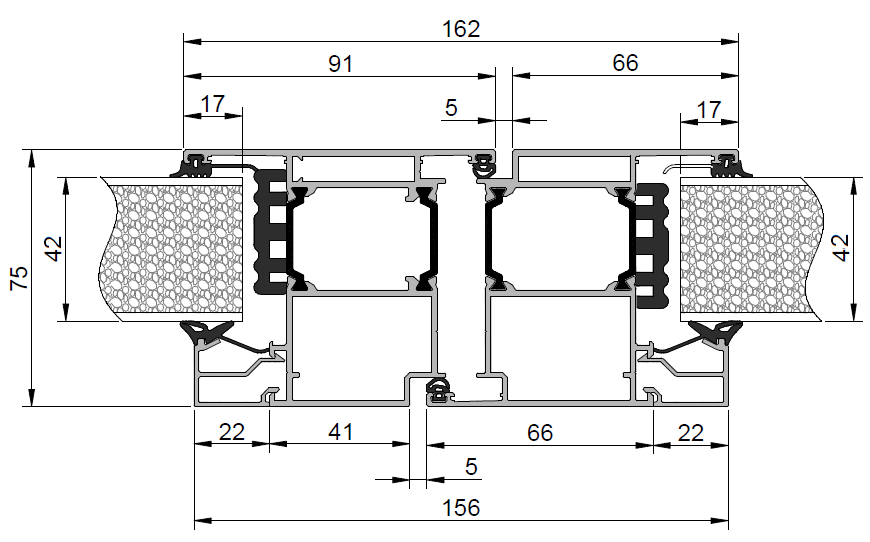

Соединение створок при двустворчатом открывании |
|||||
|
|||||
