Ограничения размеров Kaleva Aluvet CW

Ограничения размеров Kaleva Aluvet CW: условия подбора конструкции в разделе «Окна (CW)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.

(с 02.09.2020г. по 14.10.2024г. использовалась система на основе профиля AWD45)

Важно!

Все конструкции, которые не укладываются в рамки стандартных ограничений, являются предметом индивидуальных расчетов. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел).

Особенности отгрузки изделий:

Важно!

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Особенности прямоугольного изделия:

Важно!

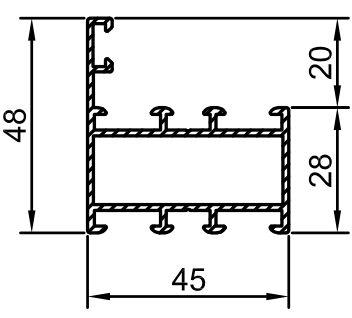

Для изготовления непрямоугольной рамы окна КП4545

См Применяемые профили

Минимальные размеры коробки: 300х300

минимальные размеры створки: 400х520

минимальный размер импоста: 300мм

максимальные размеры коробки: 2300х2300

Невозможно изготовление изделий с установкой импоста в створку.

Возможно изготовление рамы из импостного профиля.

Особенности непрямоугольного изделия:

Важно!

Для изготовления непрямоугольной рамы окна КП4503.

См Применяемые профили

Минимальный размер прямого элемента рамы - 200мм.

Минимальный угол стыковки коробки – 50 градусов

СТВОРКА ТОЛЬКО ПРЯМОУГОЛЬНАЯ!

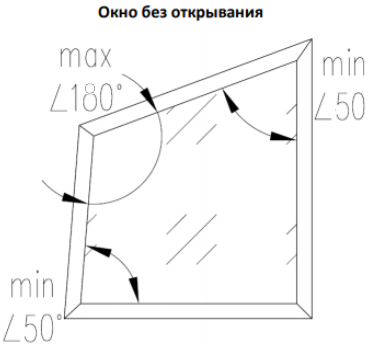

Ограничения по углам для непрямоугольных конструкций:

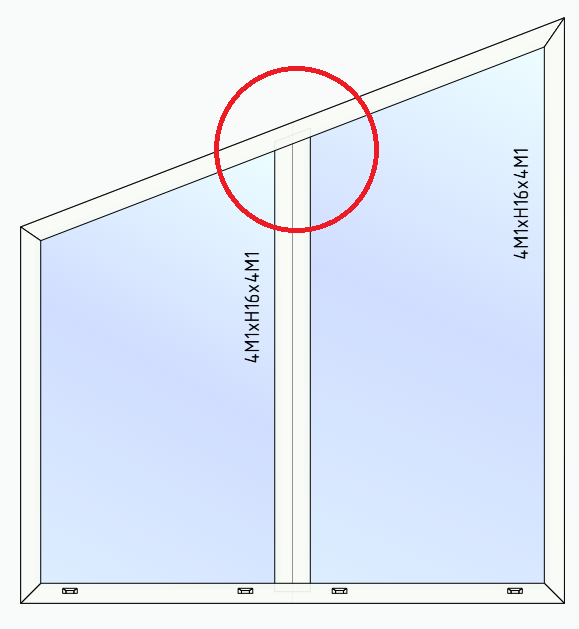

Особенности установки импостов

Минимальный угол стыковки импоста в косую часть - 25 градусов.
Максимальный угол стыковки импоста в косую часть - 155 градусов.
Установка импоста под углом отличным от 90 градусов - без гарантии.

(Так как нет штатной закладной для импоста)

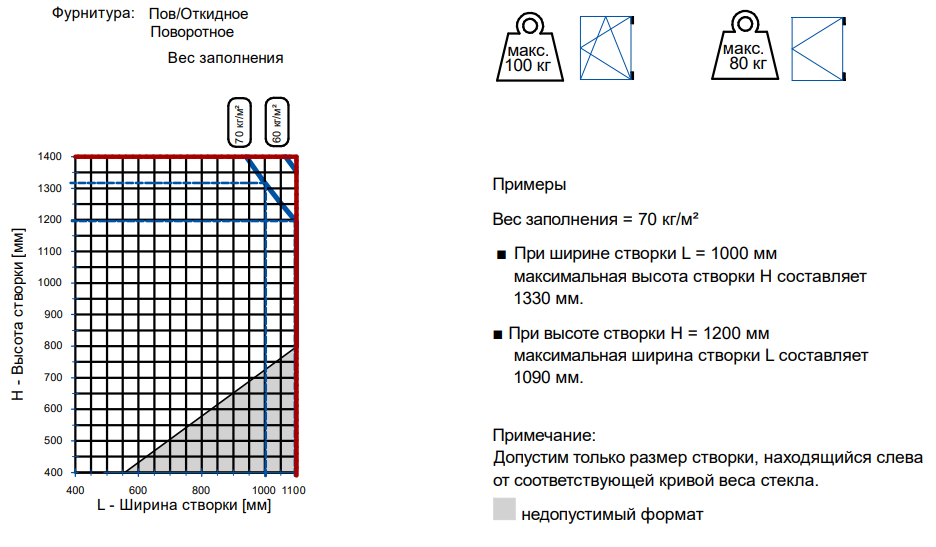

Максимальные размеры поворотной и поворотно-откидной створки:

Важно!	В случае, если размеры створки не попадают в гарантийные и клиент согласен на изготовление без гарантии, то предельные производственные размеры ограничены программой StartОкна. Прикрепите к заказу (в StartОкна) служебную записку без гарантии.
Если же заказчику требуется створка с гарантией и её габариты превышают гарантийные размеры, необходимо отправить запрос на расчет в расчетный отдел АСК. Создайте задачу в «Технической поддержке» Битрикс24 (для центральных офисов) или отправьте запрос на почту персонального менеджера отдела франчайзинга (для партнеров компании, заполните чек лист на запрос в тех. отдел). Специалисты произведут расчет стеклопакетов на слипание, профиль будет рассчитан на прогиб и момент инерции, и, если это возможно, будет спроектирована конструкция, удовлетворяющая требования клиента с гарантией. На фотографии пример террасной двери (большое окно) на скрытых петлях и с вклеенным стеклопакетом высотой 2800мм.
