Установка москитных сеток в Kaleva Aluvet CS

Цвет профиля и направляющих стандартно белый или коричневый, окраска в любой цвет по шкале RAL
Для жесткости москитную сетку, начиная с высоты сетки 1000 мм., изготавливают с одной поперечиной посередине, при высоте сетки от 2000мм. устанавливается две поперечины. По желанию заказчика можно изготовить москитную сетку и без поперечины, но без гарантии. В этом случае с клиентом необходимо подписать дополнительное соглашение (служебная записка без гарантии) и вложить его в счет. Поперечину можно установить не посередине, а сместить по желанию заказчика. Об этом нужно указать в примечании к эскизу.

Максимальная высота москитной сетки по гарантии - 1650 мм.,

Сетки размерами более 1650мм - без гарантии. При этом максимальный размер без гарантии ограничен высотой  2600мм.
Максимальная ширина москитной сетки зависит от типа полотна
Применяемые полотна москитных сеток:
- Стандартное
- "Антикошка"
- "Антипыль"
- "Антипыльца"
- "CleanAir"

Максимальный размер одной из сторон составляет 1300мм:
Если обе стороны сетки превышают значение ширины рулона, такую москитную сетку нельзя будет изготовить.

Порядок установки москитной сетки
Закрепить саморезами направляющие для москитной сетки на верхней и нижней частях коробки с наружной стороны с шагом не более 300мм. "Завести" верхнюю часть сетки в верхнюю направляющую. Направить нижнюю часть москитной сетки в нижнюю направляющую. Сетку необходимо ставить фетром к раме и роликами вниз.

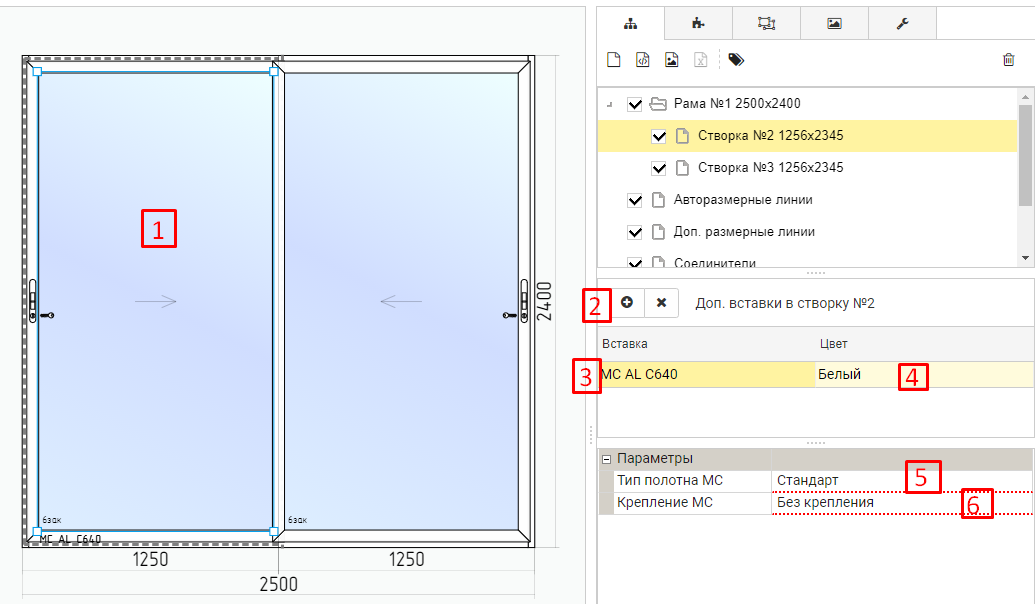

Выбор москитной сетки в программе
1. Москитная Сетка устанавливается в изделие в выбранный контур через доп.вставку.

1. Выбрать контур для установки МС

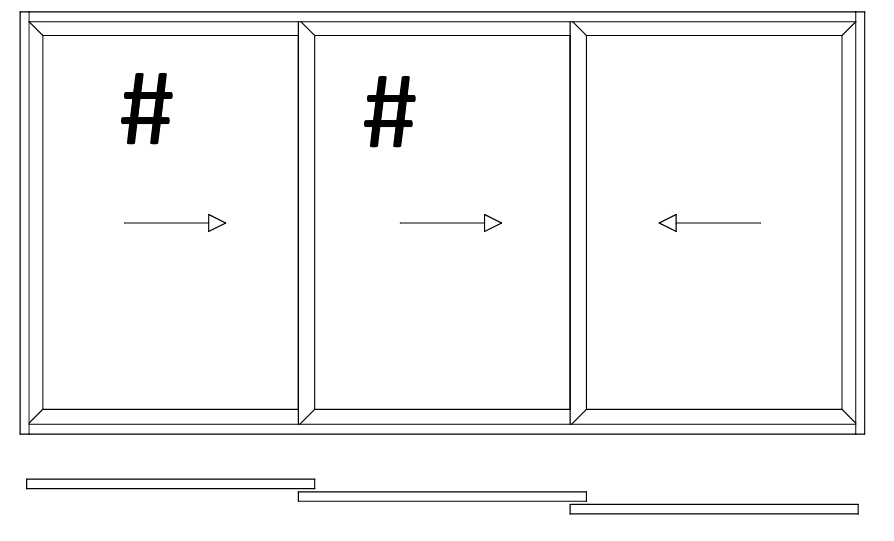

ВНИМАНИЕ !!! Москитная сетка устанавливается ТОЛЬКО НА КРАЙНИЕ СТВОРКИ.

В 3-х, 4-х и 6-ти створчатых конструкциях можно установить сетки и на соседние створки

2. Через "+" добавить строку для установки доп.вставки

3. Выбрать из списка Москитную сетку:

- МС AL C640 - данная москитная сетка используется с направляющими (устанавливаются автоматически);

- МС AL C640 без Направляющих - москитная сетка используется без направляющих, и служит для установки в качестве 2-ой а/м сетки в изделии

4. Выбрать из списка цвет (белый, коричневый, RAL)

5. В параметрах указать тип полотна (Стандарт, Антикошка, Антипыль, Антипыльца, CleanAir)

6. Выбрать тип крепления (Без крепления)

С 23.10.2023г. в расчетной программе СО, при расчете москитных сеток  формируется пакет комплектации с метизами.  Данные метизы, а именно саморезы 3,9х13 DIN7504N-Zn полусфера бур (оц), используются на монтаже для крепления направляющих МС (до 23.10.2023г. использовался арт 3,5х13DIN7504M с полукруглой головкой и сверлом из неравеющей стали)

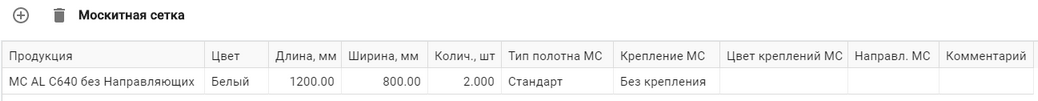

1. Москитная сетка выбирается через "Аксессуары и услуги" во вкладке Москитная сетка

1.1. В строке Продукция выбрать из списка Москитную сетку (МС AL С640)
1.2. В строке Цвет выбрать из списка необходимый цвет (белый, коричневый, RAL)
1.3. Укажите Длину, Ширину и Количество сеток, где Длина=Высота сетки
1.4. Выберите тип полотна (Стандарт, Антикошка, Антипыль, Антипыльца, CleanAir) в строке Тип полотна МС
1.5. В строке Крепление МС выберите тип крепления Без крепления

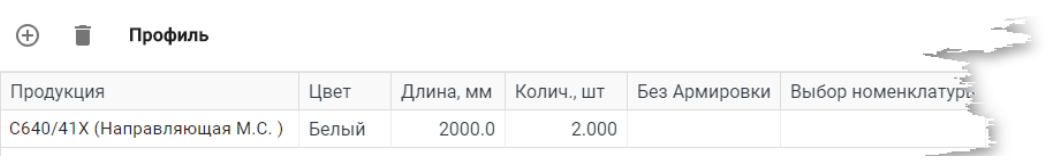

2. Направляющая москитной сетки выбирается через "Аксессуары и услуги" во вкладке Профиль

ВНИМАНИЕ !!! На одну а/м сетку необходимо выписывать 2 направляющие

2.1. В строке Продукция выбрать артикул направляющей (100.0807)
2.2. В строке Цвет выбрать из списка необходимый цвет (белый, коричневый, RAL)
2.3. Укажите Длину и Количество направляющих

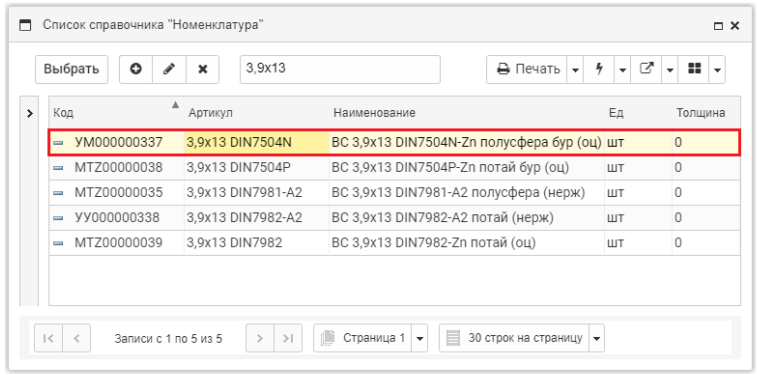

2.4. Через "материал" забейте необходимое количество саморезов.  Саморезы 3,9х13 DIN7504N-Zn полусфера бур (оц)

Используются с 23.10.2023г.

Необходимое количество саморезов для двух направляющих -8 шт на 1 п.м.
