- Чертежи и расчет размеров элементов Kaleva Aluvet CS
Чертежи и расчет размеров элементов Kaleva Aluvet CS
Чертежи и расчет размеров элементов Kaleva Aluvet CS. Материал раздела «Kaleva Aluvet Cold Slide (CS)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.
|
|||

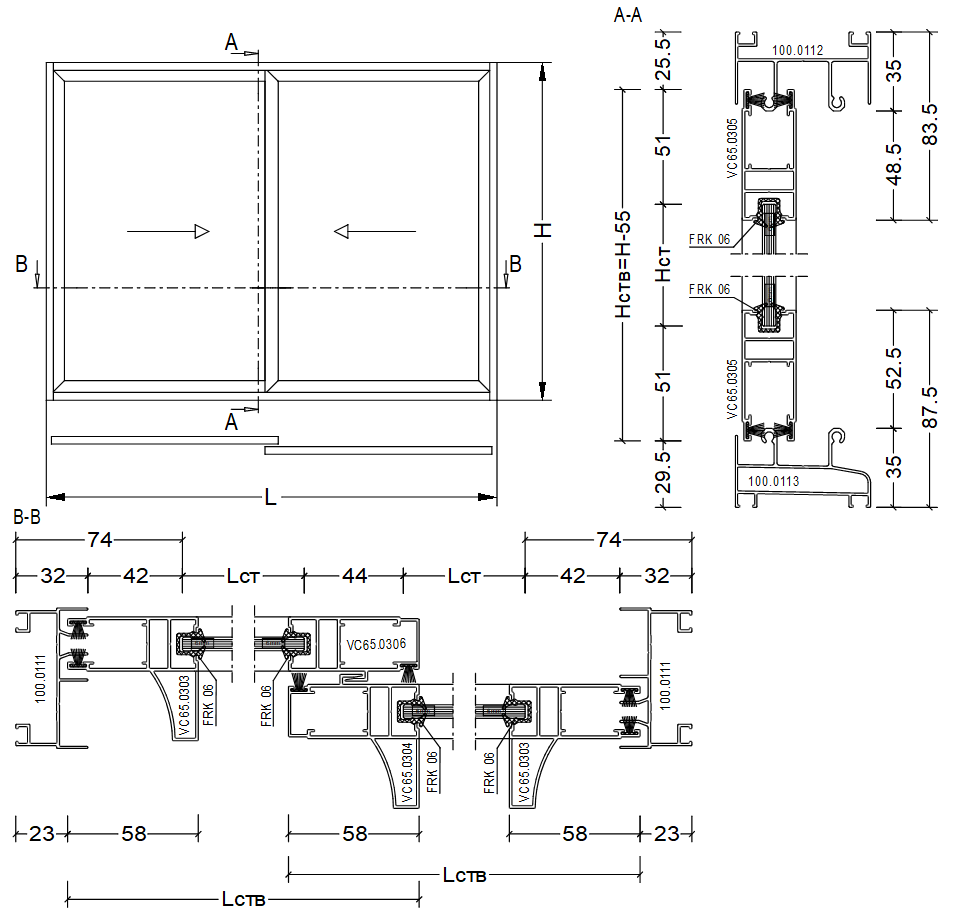

Двухполозная система для двухстворчатой конструкции |
|||
|---|---|---|---|
Высота створки: Нств=Н-55 Ширина створки: Lств=(L+12)/2 Высота стекла: Нст=Н-157 Ширина стекла: Lст=(L-192)/2 Внимание! В двухполозной системе возможно (опционально) примененение низкой рамы (рельсовый порог 12мм. Арт AYPC.100.0110) Данный порог подойдет для использования в интерьерных раздвижных дверях. |
|||

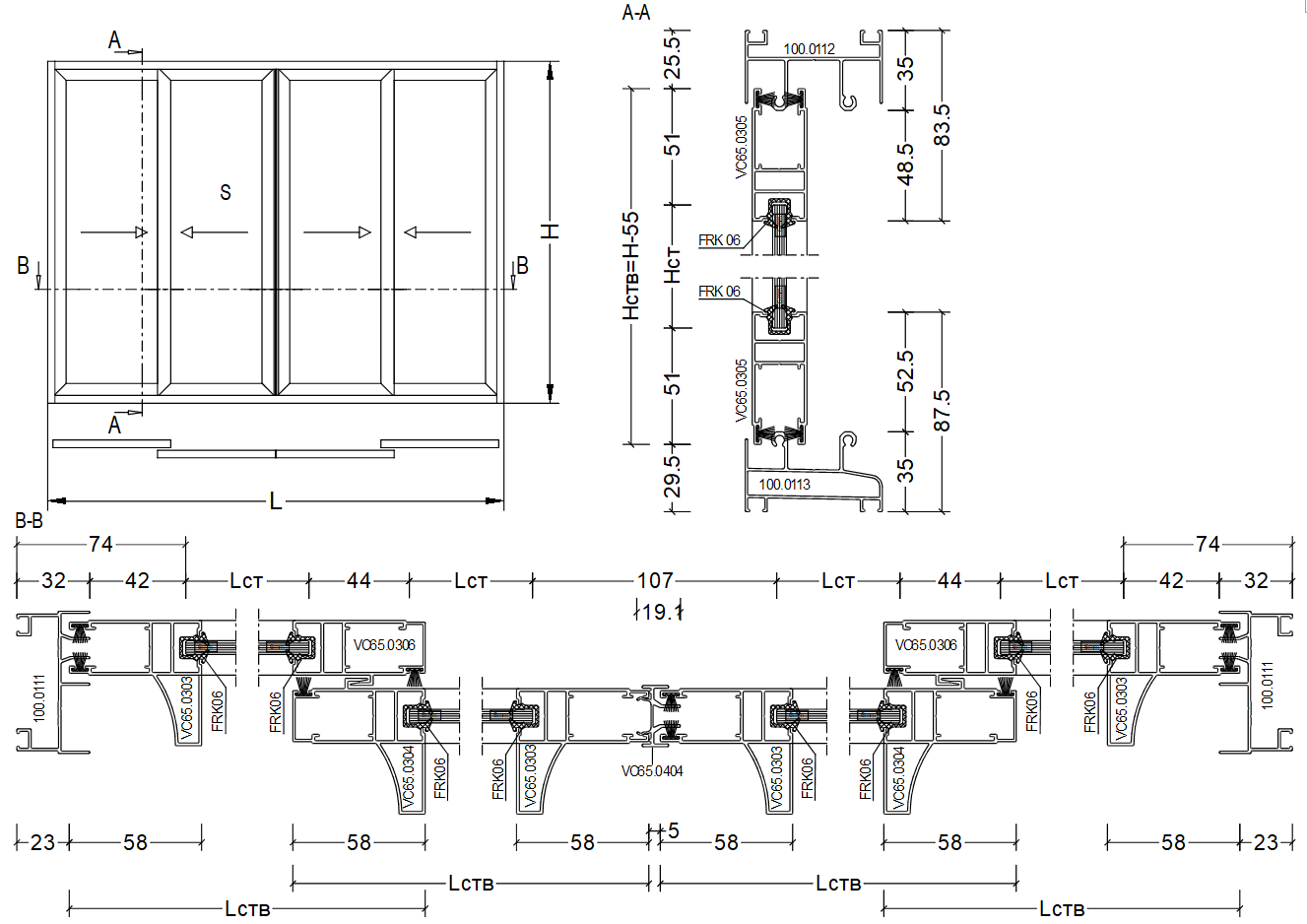

Двухполозная система для четырехстворчатой конструкции: |
|||
Высота створки: Нств=Н-55 Ширина створки: Lств=(L+65)/4 Высота стекла: Нст=Н-157 Ширина стекла: Lст=(L-343)/4 Внимание! В двухполозной системе возможно (опционально) примененение низкой рамы (рельсовый порог 12мм. Арт AYPC.100.0110) Данный порог подойдет для использования в интерьерных раздвижных дверях. |
|||

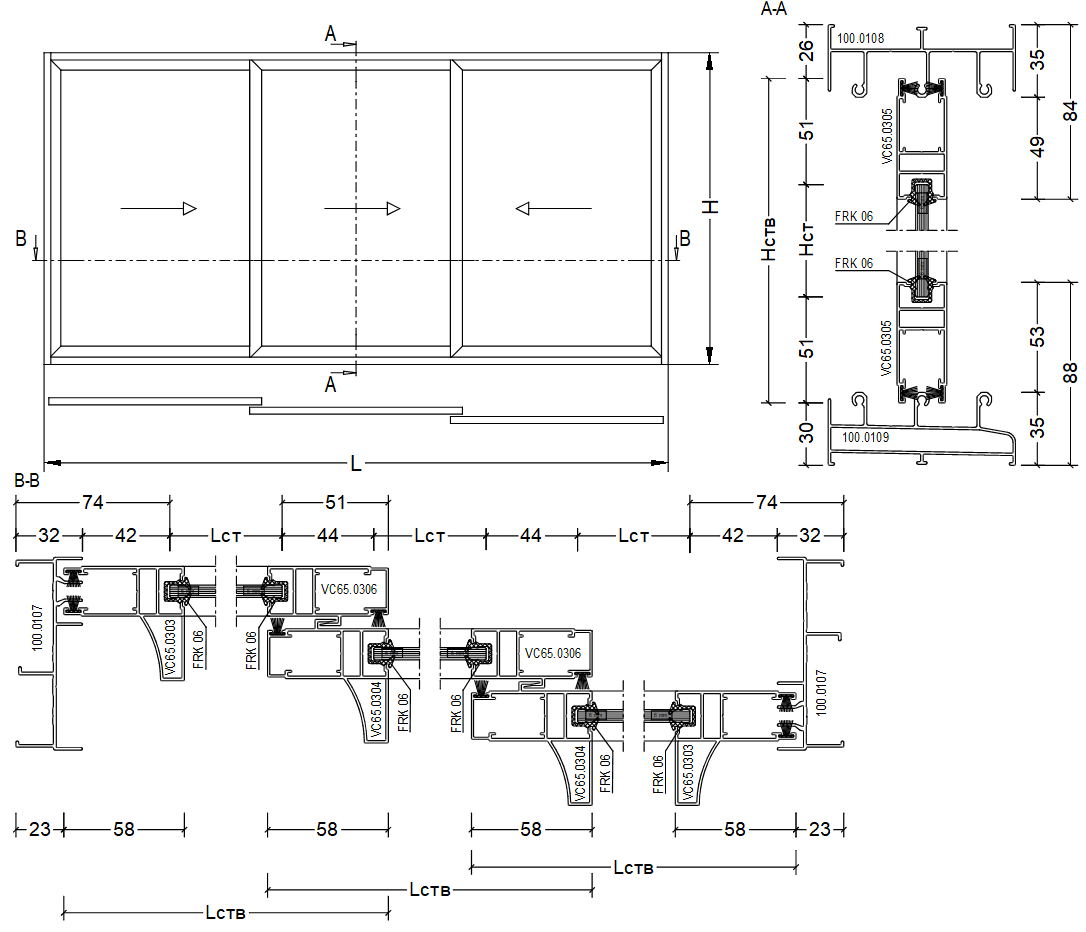

Трехполозная система для трехстворчатой конструкции |
|||
Высота створки: Нств=Н-56 Ширина створки: Lств=(L+70)/3 Высота стекла: Нст=Н-158 Ширина стекла: Lст=(L-236)/3 |
|||

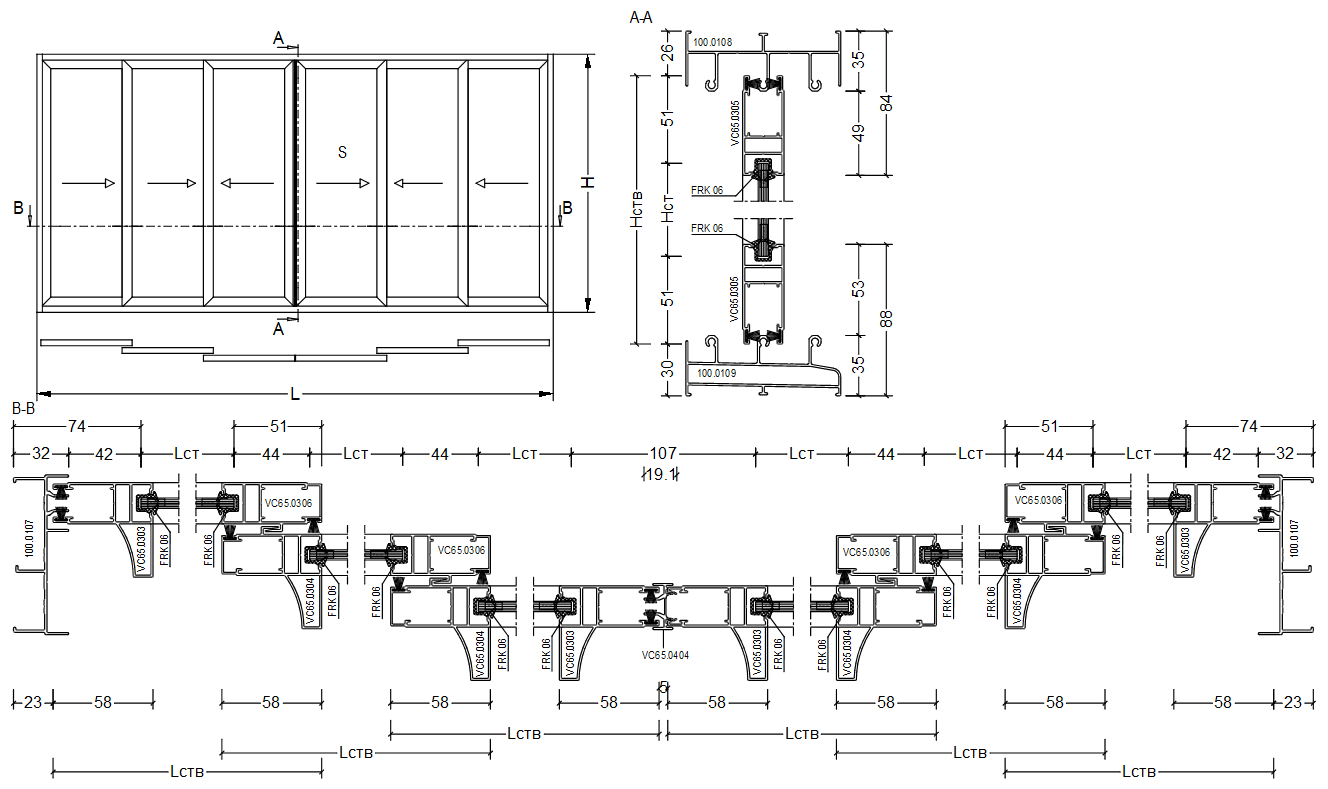

Трехполозная система для шестистворчатой конструкции |
|||
Высота створки: Нств=Н-56 Ширина створки: Lств=(L+181)/6 Высота стекла: Нст=Н-158 Ширина стекла: Lст= (L-431)/6 |
