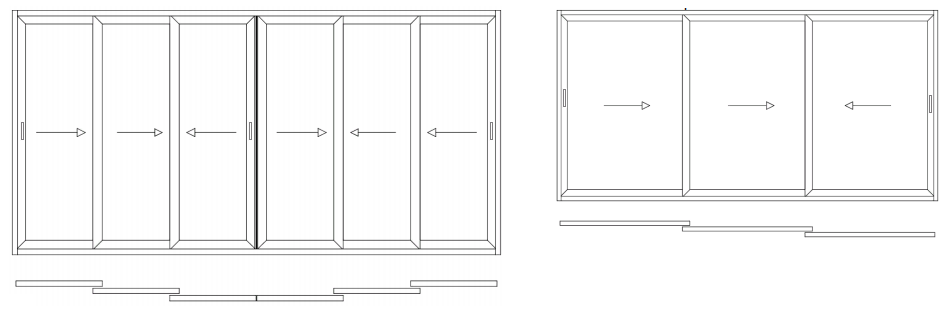

Схемы открывания Kaleva Aluvet CS

Схемы открывания Kaleva Aluvet CS. Материал раздела «Kaleva Aluvet Cold Slide (CS)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

В программе StartОкна построение изделий выполнять исключительно из шаблонов.
Запрещено выполнять смену системы через свойства изделия.
Запрещается изменять сопряжение створок (направление открывания) и плоскость их расположения.
Запрещается изменять размещение защелок в шаблонах, т.е. если в шаблоне защелка слева - запрещено устанавливать ее справа. И наоборот.
Допустимо изменение видов защелок (защелка + ключ, защелки без ключа, цвет защелки).
Допустимо изменение высоты установки защелки. См Расположение защелки Kaleva Aluvet CS.
Допустимо изготовление створки без ручки. В этом случае в свойствах створки необходимо выбрать "раздвижка без ручки" и написать обязательное примечание к изделию с указанием какая створка изготавливается без ручки, например : "Крайняя левая створка без ручки и без отверстий под ручку"

Двухполозная система

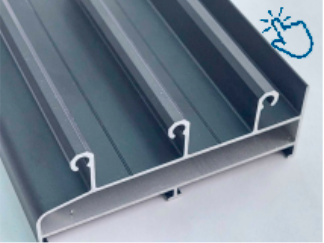

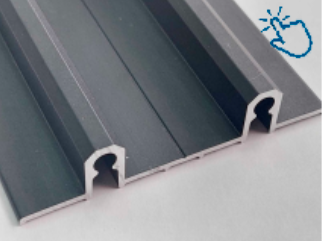

Важно!	По умолчанию в качестве нижнего профиля рамы используется Арт AYPC.100.0113 (высокая рама). Опционально возможно применение Арт AYPC.100.0110 (низкая рама 12мм, данный порог подойдет для использования в интерьерных раздвижных дверях).
Обращаем внимание - оба профиля по умолчанию декорируется в цвет изделия! При использовании в раздвижных дверях такое покрытие быстро стирается и отслаивается. Долговечность покрытия зависит от условий эксплуатации. Опционально доступна опция выбора с химической обработкой черного анодирования. Подробно смотри в разделе Рама нижняя Анод.

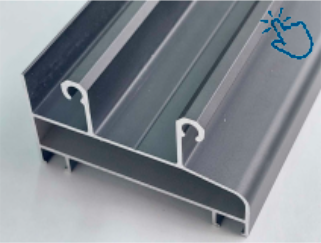

Трехполозная система

Важно!

По умолчанию нижний профиль рамы декорируется в цвет изделия! Обращаем внимание, что при использовании в раздвижных дверях такое покрытие быстро стирается и отслаивается. Долговечность покрытия зависит от условий эксплуатации. Опционально доступна опция выбора с химической обработкой черного анодирования. Подробно смотри в разделе Рама нижняя Анод.
