Применяемые профили KALEVA ALUVET ST71 вход. группа снаружи на себя

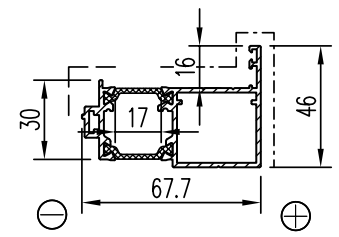

Применяемые профили KALEVA ALUVET ST71 вход. группа снаружи на себя. Материал раздела «KALEVA ALUVET ST71 вход. группа снаружи на себя» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

СТ7121 Рама окна L 76мм

СТ7122 Импост Т 99мм

СТ7161 Створка двери Т 87мм

СТ7162 Створка двери Z 87мм

СТ7117 Порог 14мм

КПС1854 КПС1854 Профиль щеткодержателя

Внешний вид

СТ7163 Адаптер для двери наружу

КПС452 Крышка усилителя и Усилитель КПС453

Момент инерции Jх - 12,07

Важно!

В зависимости от высоты изделия и шага установки вертикальных импостов

необходимо применять усилитель КПС. Смотри раздел Ограничения размеров. В программе StartОкна конструкции оформляются без усилителя. Оформляется отдельно. Усилитель КПС не ламинируется! Усилитель на стойке находится изнутри помещения! Обязательно смотри пример оформления справа.
