Применяемые профили KALEVA ALUVET ST71 дверь снаружи на себя
Применяемые профили KALEVA ALUVET ST71 дверь снаружи на себя. Материал раздела «KALEVA ALUVET ST71 дверь снаружи на себя» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

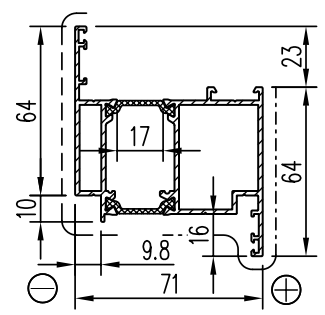

СТ7159 Рама двери L 64мм |

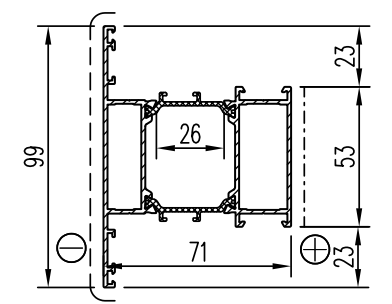

СТ7122 Импост Т 99мм |
||
|---|---|---|---|
|
|
||

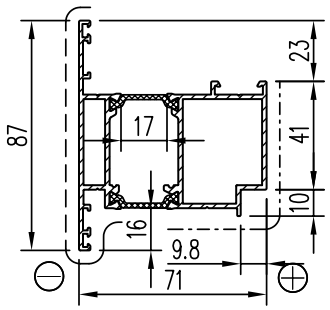

СТ7161 Створка двери Т 87мм |

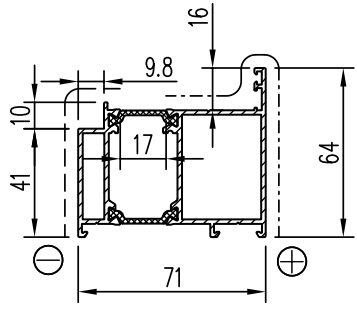

СТ7162 Створка двери Z 87мм |
||
|
|
||

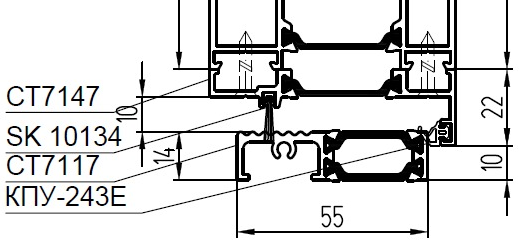

СТ7117 Порог 14мм |
КПС1854 КПС1854 Профиль щеткодержателя |
||
|
|
||
SK10134 SK 10134 (Щеточный уплотнит. притвора) |
СТ7147 Притвор цоколя 22мм |
||
|
|
||
СТ7146 Цоколь L 120мм |
|||
|
На текущий момент чертежа нет |
|||
Штапики |
|||
|
С заполнением 32мм - используется штапик 28,2мм С заполнением 40мм - используется штапик 19,7мм С заполнением 42мм - используется штапик 18,2мм С заполнением 52мм - используется штапик 7,7мм, |
|||
