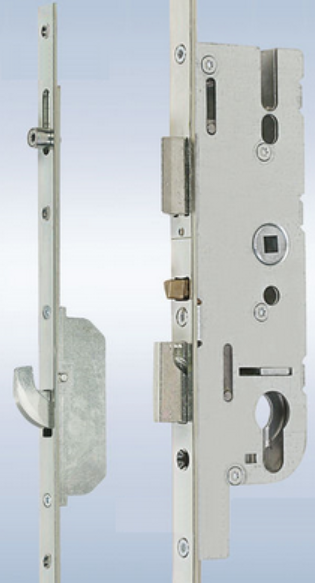

Замок GU FercoMatic

Применяется только с нажимными гарнитурами в дверях:

Входные двери Kaleva Standart

Kaleva Esthetic: Standart

Kaleva Esthetic: SL-70

Kaleva Esthetic: WHS-72

Описание и особенности управления

В центральной части замка между защелкой и ригелем расположен затвор спускового механизма. В открытом положении центральный ригель замка утоплен, цапфы в крайнем верхнем положении, взведен автоматический механизм. При закрывании двери затвор замка, соприкасаясь с центральной ответной планкой, разблокирует автоматический механизм. Центральный ригель замка и дополнительные цапфы запирают дверь по всей высоте. Не надо поворачивать ручку вверх на 45 гр., как в SECURY EUROPA R4. Для блокировки нажимной ручки необходимо только повернуть ключ в цилиндре на запирание.

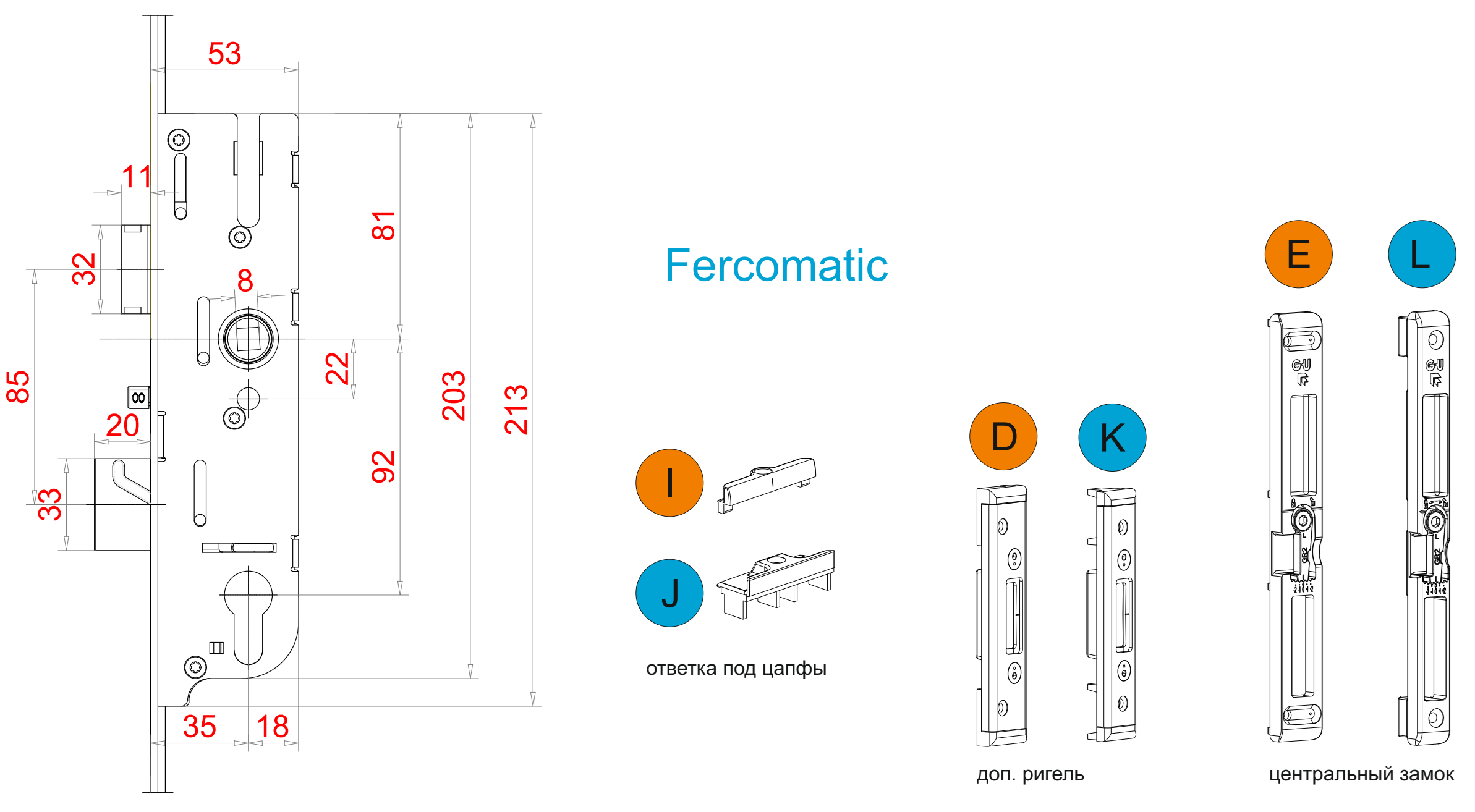

Общая характеристика:

- Дорнмасс замка 35мм.

- Межосевое расстояние 92мм.

- Замок комплектуется фалевой защелкой и ригелями (один центральный и два крючковидных).

- Замок оснащен 2-мя овальными оконными цапфами.

- Ригель выдвигается на 20мм.

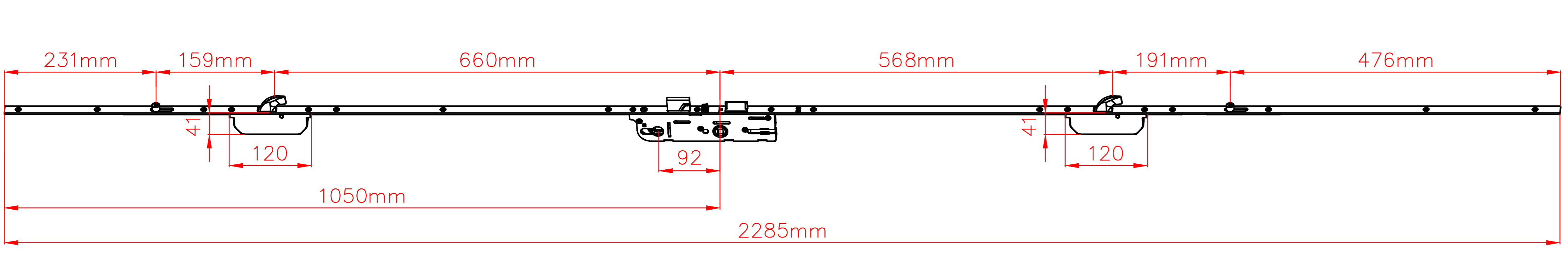

- Замок удлиняемый.

- Запирание осуществляется автоматически в момент захлопывания створки.

- С данным замком возможно применение ТОЛЬКО шпингалетов в пассивной створке.

- Расстояние от нижнего края створки до ручки (отверстие под штифт) составляет 1070мм.

  Смещение ручки НЕВОЗМОЖНО!!!

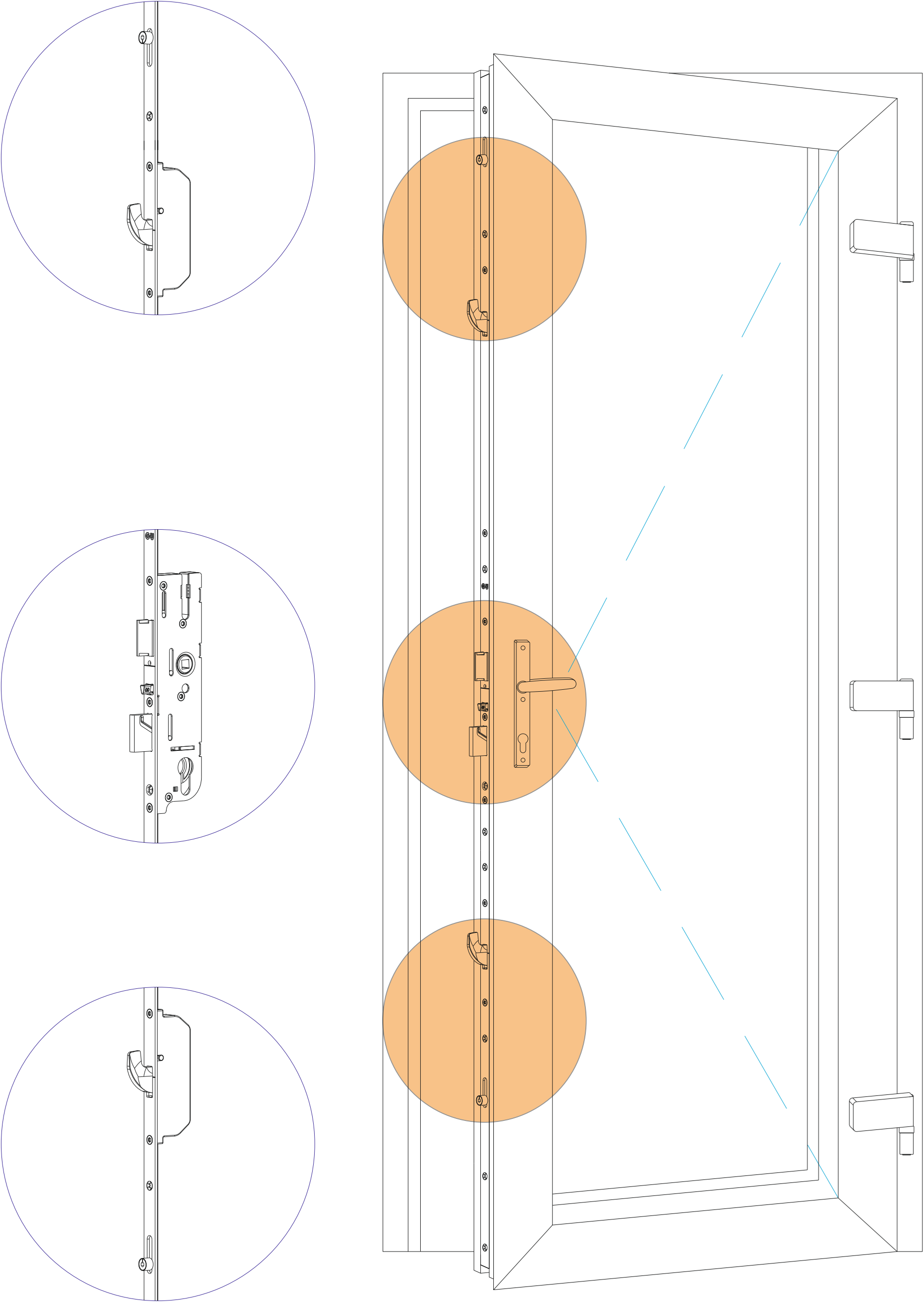

• В моменте захлопывания полотна створки, срабатывает автоматическое запирание прижимных цапф в количестве 2 шт, а также срабатывают два защитных крючковидных ригеля, что обеспечивает в холодное время герметично закрытую дверь и дополнительную защиту от взлома.
• За счет автоматического срабатывания замка GU-Fercomatic R4, дверь всегда надежно прижата по всей высоте препятствуя возможной деформации створки.
• Поскольку створка прижата элементами фурнитуры, такая дверь имеет лучшую шумоизоляцию.

Справа видео - презентация на примере двери (Kaleva Esthetic).

Важно!

Использование обвязки створки по периметру (установка средних прижимов по горизонтали) не целесообразно. Так как увеличение точек прижима приводит к затруднению работы спускового механизма. Допускается увеличение количества прижима по стороне установки замка (по высоте).

Регулировка срабатывания затвора + 2 мм

Для одностворчатой двери

   Для штульпововой двери

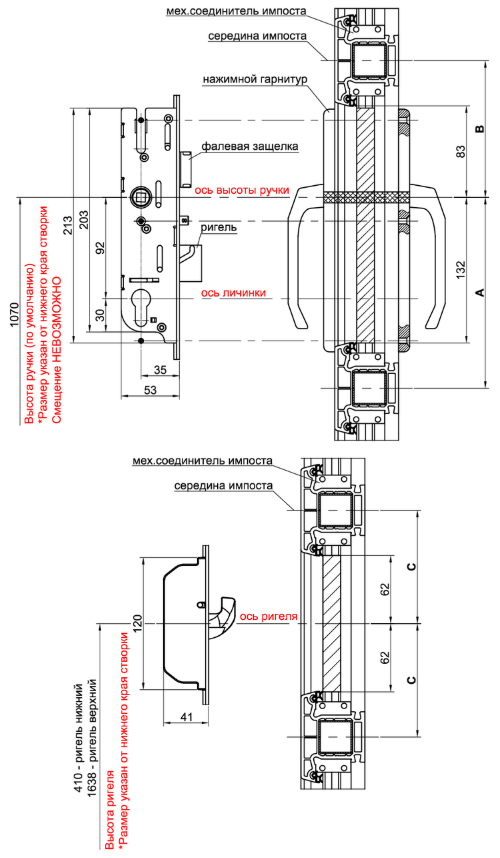

Двери

Минимальное расстояние

(размер от середины импоста до середины ручки/ригеля)

A, мм

B, мм

С, мм

Входные и Межкомнатные двери Kaleva STANDART

174,5

125,5

104,5

Профильная система

Значение установки импоста, мм.

Вид порога

Рама

Алюминиевый порог

Без порога

Входные и Межкомнатные двери Kaleva STANDART

Ручка:

Ниже 931,5 или Выше 1231,5

Нижний ригель:

Ниже 341,5 или Выше 550,5

Верхний ригель:

Ниже 1569,5 или Выше 1778,5

Ручка:

Ниже 905,5 или Выше 1205,5

Нижний ригель:

Ниже 315,5 или Выше 524,5

Верхний ригель:

Ниже 1543,5 или Выше 1752,5

Ручка:

Ниже 915,5 или Выше 1215,5

Нижний ригель:

Ниже 325,5 или Выше 534,5

Верхний ригель:

Ниже 1553,5 или Выше 1762,5
