Многозапорный замок G-U

Применяется только с нажимными гарнитурами в дверях:

KALEVA: Меж/Ком Дверь

KALEVA: Вх Дверь

KLV-Design 82:Меж/К.Дверь

KLV-Design 82:Вх.Дверь

(c 27.04.2026г.) Kaleva Esthetic: Design

Входные двери Kaleva Standart

Kaleva Esthetic: Standart

Kaleva Esthetic: SL-70

Kaleva Esthetic: WHS-72

Принцип работы замка

При закрывании дверь фиксируется на фалевую защелку. При повороте ручки вверх на 45 град. происходит выход ригеля, а оконные цапфы заходят в зацепление с рамными деталями. При повороте ключа происходит фиксация всех запоров. При разблокировке замка ключом поворотом ручки вниз замок открывается.

Общая характеристика:

Дорнмасс 25мм.: Входные и Межкомнатные двери DESIGN 82

Дорнмасс 35мм.: KALEVA STANDART

Межосевое расстояние 92мм.

Замок комплектуется фалевой защелкой и ригелем.

Замок оснащен 4-мя овальными оконными цапфами.

Ригель выдвигается на 20мм.

Замок удлиняемый.

Запирание осуществляется приводом от ручки.

Смещение ручки ВОЗМОЖНО

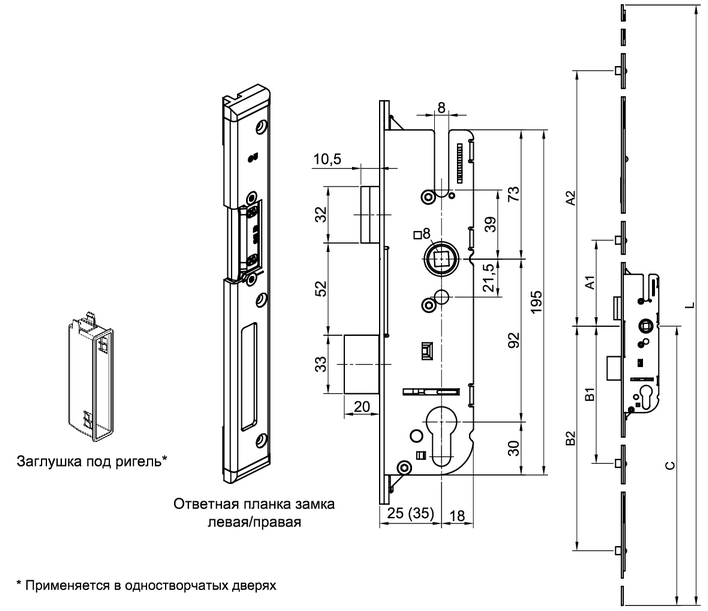

DM

ВСФ

Артикул

Наименование

A1

A2

B1

B2

C

L

где:

DM - дорнмасс

ВСФ - высота створки по фальцу

 - количество овальных цапф

25

1511-2600

6-32159-03-0-1

Замок EUROPA 25

4

267,5

737,5

402,5

872,5

1050

2285

35

6-32158-06-0-1

Замок EUROPA 35

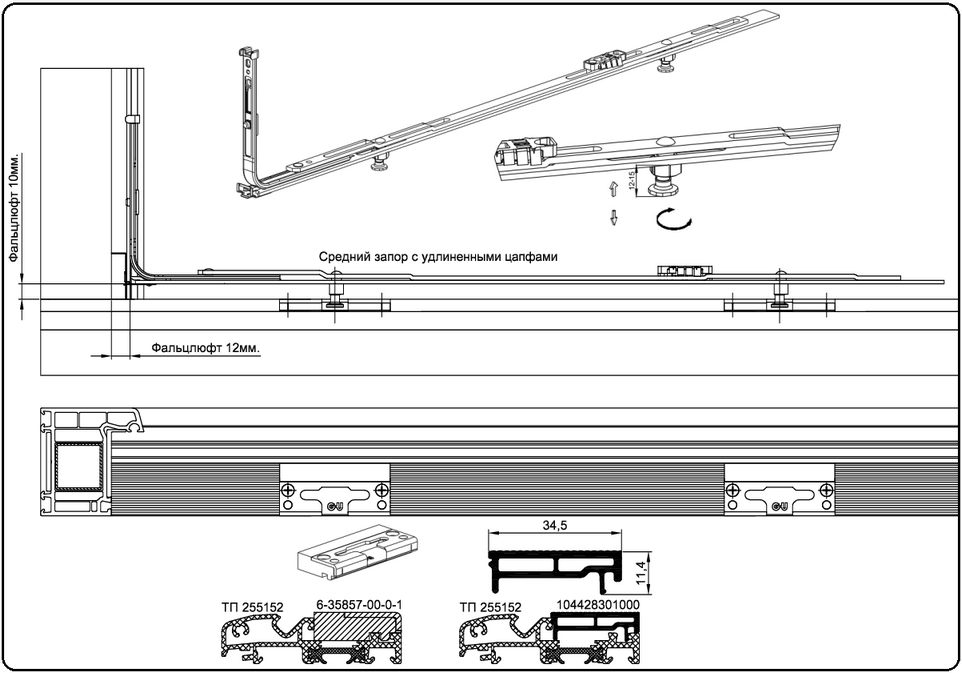

"Холодная" - по ширине двери никакая фурнитура не устанавливается, прижим створки осуществляется только со стороны замка.

"Теплая" - вверху и внизу по ширине створки будет установлена фурнитура.

Подбор фурнитуры (наконечники, средние запоры, удлинители, ответные планки), а также дополнительных элементов в зависимости от выбранного запирания, ширины створки и примыкания створки снизу (порог, без порога, рамный порог) рассчитываются автоматически. Обратите внимание! Именно в этой конфигурации для увеличения энергоэффективности конструкции  рекомендуется установить 2-камерный стеклопакет, включающий одно или два  энергосберегающих стекла, либо одно энергосберегающее и одно МФ -стекло. Степень утепления ––ВЫСОКАЯ (одностворчатая дверь с рамным порогом - возможна установка в жилых и отапливаемых помещениях без тамбура!)

Важно!

При установке "теплой" обвязки в дверях без порога, прижим внизу створки отсутствует!

В дверях Входные двери Kaleva Standart, Kaleva Esthetic: Standart, Kaleva Esthetic: SL-70, Kaleva Esthetic: WHS-72 с 13.06.2022г. использутся только ТЕПЛАЯ обвязка!

Замок используется с ответными планками:

• Одностворчатая дверь - арт.6-37675-2T-L-1 (левая) / 6-37675-2T-R-1 (правая), используется с заглушкой под ригель арт.9-48553-03-0-6

• Штульповая дверь - арт.6-37632-1A-L-1 (левая) / 6-37632-1A-R-1 (правая)

 С данным замком возможно применение ТОЛЬКО шпингалетов в пассивной створке

Применяется только с нажимными гарнитурами:

• Замок с дорнмассом 25мм. - Kaya-pen Jumbo и WALA (под покраску)

• Замок с дорнмассом 35мм. - Dirigent, Fluence, WALA, Dublin (нерж.), Belcanto (нерж.), WALA (под покарску)

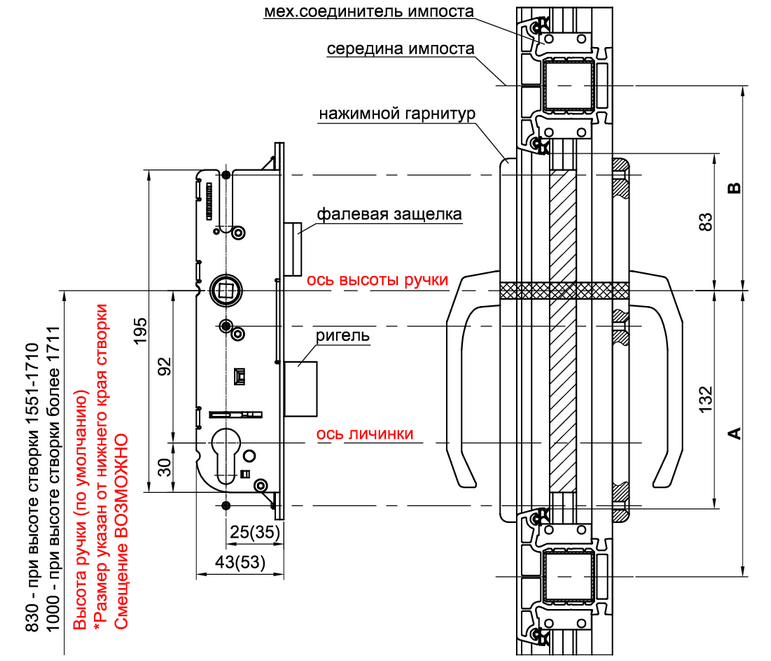

Двери

Минимальное расстояние

(размер от середины импоста до середины ручки)

A, мм

B, мм

Входные и Межкомнатные двери Kaleva STANDART

174,5

125,5

Входные и Межкомнатные двери Kaleva DESIGN 82

171

122

Профильная система

Значение установки импоста, мм.

Вид порога

Рама

Алюминиевый порог

Без порога

Входные и Межкомнатные двери Kaleva STANDART

Высота ручки 830мм.:

Ниже 691,5 или Выше 991,5

Высота ручки 1000мм.:

Ниже 861,5 или Выше 1161,5

Смещение ручки:

Ниже "Высота ручки - 138,5"

Выше "Высота ручки + 161,5"

Высота ручки 830мм.:

Ниже 665,5 или Выше 965,5

Высота ручки 1000мм.:

Ниже 835,5 или Выше 1135,5

Смещение ручки:

Ниже "Высота ручки - 164,5"

Выше "Высота ручки + 135,5"

Высота ручки 830мм.:

Ниже 675,5 или Выше 975,5

Высота ручки 1000мм.:

Ниже 845,5 или Выше 1145,5

Смещение ручки:

Ниже "Высота ручки - 154,5"

Выше "Высота ручки + 145,5"

Входные и Межкомнатные двери  Kaleva DESIGN 82

Высота ручки 830мм.:

Ниже 695 или выше 988

Высота ручки 1000мм.:

Ниже 865 или выше 1158

Смещение ручки:

Ниже "Высота ручки - 135"

Выше "Высота ручки + 158"

Высота ручки 830мм.:

Ниже 667 или выше 960

Высота ручки 1000мм.:

Ниже 837 или выше 1130

Смещение ручки:

Ниже "Высота ручки - 163"

Выше "Высота ручки + 130"

Высота ручки 830мм.:

Ниже 674 или выше 967

Высота ручки 1000мм.:

Ниже 844 или выше 1137

Смещение ручки:

Ниже "Высота ручки - 156"

Выше "Высота ручки + 137"
