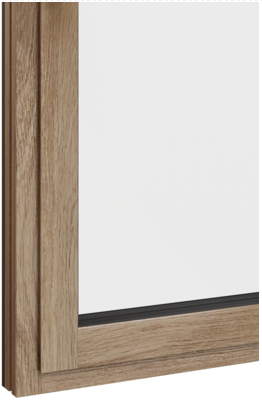

EVO 6 модель 3

Модель 3

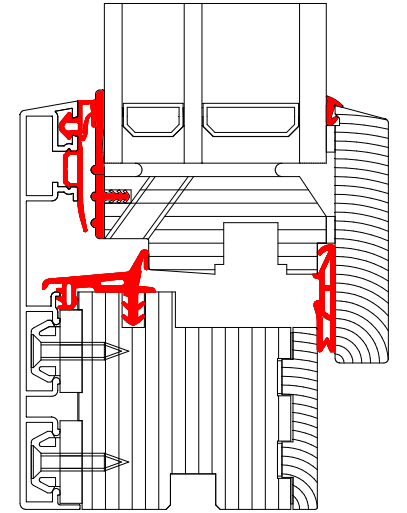

Скрытая створка, видна только алюминиевая накладка с минимальной высотой профиля 92 мм. Цвет и отделка алюминиевого профиля снаружи (декорирование накладок) - любые ламинационные плёнки, утверждённые в ECOOKNA GROUP. Доступны окна и балконные двери с поворотно-откидным и откидным (фрамужное) открыванием.  Используемая фурнитура - скрыто-лежащая INTERNIKA. Створки из ЛВЛ бруса вклеиваются в стеклопакет на двухкомпонентный силиконовый клей и двустороннюю клейкую ленту. Внутри фальц коробки и створки ламинирован в брашированный черный цвет под дерево!

• Экстерьер: алюминиевая накладка. Интерьер: створка из ЛВЛ бруса
• Строительная глубина: 67 мм;
• Элементы рамы и створки соединяются под 90 градусов.
• Коэффициент сопротивления теплопередаче: 1,16 С˚∙м²/Вт;
• Шумоизоляция: снижение до 33 дБ;
• Дополнительное светопропускание: +23,4% света.

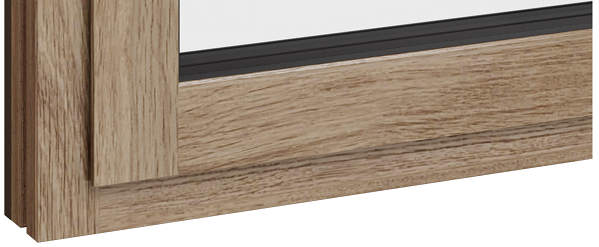

Материал накладки  – натуральный дуб

Покрытие прозрачный лак.

(окрашивание краской на текущий момент в разработке)

Ламинация

Важно!

Внутри фальца: видимые части  коробки и створки - брус ламинируется пленкой Брашированный черный (LX) арт. KDG62-34, а алюминиевый профиль окрашен в RAL9005.

Изделие по умолчанию комплектуется подставочным профилем. Профиль подставочный: материал LVL брус 40х30 мм. Между подставочным и рамой материал вилатерм ø12мм. Другие виды подставочных профилей не используются и не совместимы с данной системой!

Уплотнение по умолчанию чёрного цвета (три контура уплотнения).

Материал всех уплотнителей термопластичный эластомера (ТПЭ) на основе SEBS.

Стеклопакет 50мм

4LHSolar - W14 - 4 - W22 - 6LPPremiumTзак

Используется спейсерная рамка Warmex Pro

14мм и 22мм:

Белая (9016) или Черная (9005)

Поворотно/Откидная INTERNIKA.

Скрытолежащая

Открывание: внутрь.

Откидная INTERNIKA.

Скрытолежащая

Открывание: внутрь.

Ручка FILIZ

(9 цветов)

Ручки Handle Glass

(4 цвета основания)

Ручка базовая (Kaleva)

(4 цвета)

Ручка HP AMSTERDAM (нерж. сталь)

Возможна установка москитной  сетки на наружних крепежах (МС  Окно)

1. Размер москитной сетки (ширина и высота): ширина светового проема + 40мм.

2. Для крепления кронштейнов МС необходимо использовать вытяжные заклепки 4х8 А2 (нерж.). Дополнительно идут в пакет комплектации. При этом изнутри крепеж будет виден при открывании створки окна.

Створки  п/о открыванием

Створки с фрамужным открыванием

• Монтаж изделий в проем: сквозной (на нагели) или на монтажные пластины.

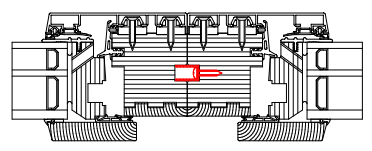

• Для соединения изделий (например балконного блока) используется П-Образный алюминиевый профиль 10х15х1 и  Саморез 3,9х16 DIN7981-A2. Изделия стягиваются нагелем 7,5х72.

Важно!

Изделие автоматически упаковывается в ящики-обрешётки. Подробно смотри: Упаковка изделий.

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Важно!

Для корректной загрузки в одном счете должно быть не более более 5-ти створок! Пример:

5 одностворчатых изделий   или   1 двустворчатых + 1 трехстворчатое
