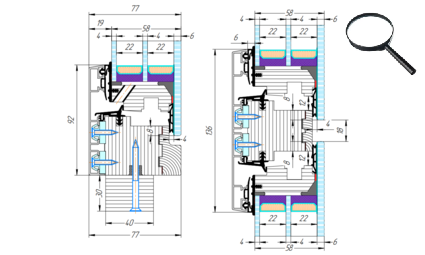

EVO 6 модель 1

Модель 1

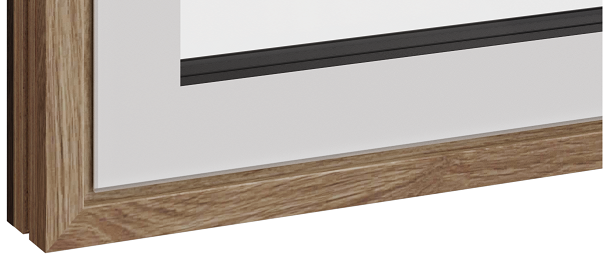

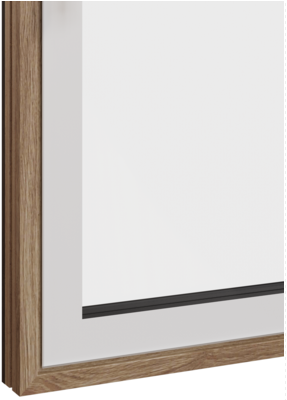

Снаружи створка скрыта: в поле зрения остаётся алюминиевая накладка с минимальной высотой профиля 92 мм. Для её отделки подходят ламинационные плёнки, утверждённые в ECOOKNA GROUP. Окна и балконные двери выполняются с поворотно-откидным либо откидным, фрамужным открыванием; применяется скрытая фурнитура INTERNIKA. Створку из ЛВЛ бруса соединяют со стеклопакетом двухкомпонентным силиконовым клеем и двусторонней клейкой лентой. Фальц коробки и створки изнутри ламинируется в брашированный чёрный цвет с древесной фактурой.

• Экстерьер: алюминиевая накладка. Интерьер: створка Space.
• Одноплоскостная система.

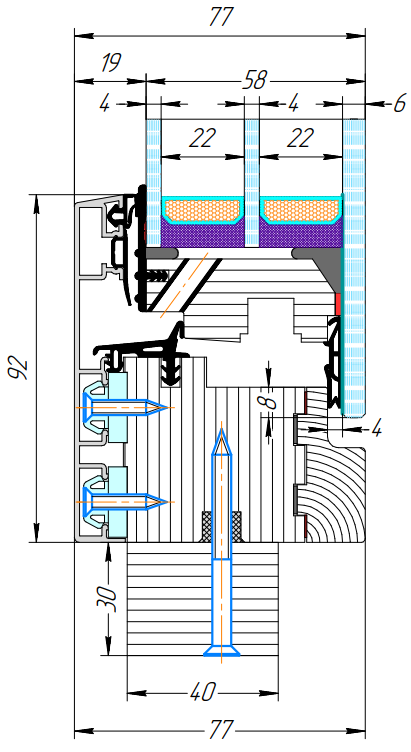

• Строительная глубина: 77 мм;
• Элементы рамы соединяются под 45 градусов.
• Коэффициент сопротивления теплопередаче: 1,12 С˚∙м²/Вт;
• Шумоизоляция: снижение до 38 дБ;
• Дополнительное светопропускание: +23,4% света.

Материал накладки на  рамный профиль – натуральный дуб

Покрытие прозрачный лак.

(окрашивание краской на текущий момент в разработке)

Ламинация

Важно!

Внутри фальца: видимые части  коробки и створки - брус ламинируется пленкой Брашированный черный (LX) арт. KDG62-34, а алюминиевый профиль окрашен в RAL9005.

Изделие по умолчанию комплектуется подставочным профилем. Профиль подставочный: материал LVL брус 40х30 мм. Между подставочным и рамой материал вилатерм ø12мм. Другие виды подставочных профилей не используются и не совместимы с данной системой!

Уплотнение по умолчанию чёрного цвета (три контура уплотнения).

Материал всех уплотнителей термопластичный эластомера (ТПЭ) на основе SEBS.

Стеклопакет 58мм без аргона

4LHSolar - W22 - 4 - W22 - 6CrystalVisionЗак

6CrystalVisionЗак. - стекло с УФ-печатью высотой 60мм.Изготавливается с полированной кромкой. На закаленных стеклах штамп завода изготовителя не наносится!

Используется спейсерная рамка Warmex Pro 22мм:

Белая (9016) или Черная (9005)

Важно!

C 13.08.2026г. в программе StartOkna закрыт автоматический выбор следующих цветов УФ-печати: Нежная дымка, Фисташковый пломбир, Попкорн, Лаванда. Данные цвета можно будет запускать в производство только после согласования выкраса цвета с Заказчиком. Руководитель направления ПВХ  Бутузов Константин.

Поворотно/Откидная INTERNIKA.

Скрытолежащая

Открывание: внутрь.

Откидная INTERNIKA.

Скрытолежащая

Открывание: внутрь.

Ручка FILIZ

(9 цветов)

Ручки Handle Glass

(4 цвета основания)

Ручка базовая (Kaleva)

(4 цвета)

Ручка HP AMSTERDAM (нерж. сталь)

Возможна установка москитной  сетки на наружних крепежах (МС  Окно)

1. Размер москитной сетки (ширина и высота): ширина светового проема + 40мм.

2. Для крепления кронштейнов МС необходимо использовать вытяжные заклепки 4х8 А2 (нерж.). Дополнительно идут в пакет комплектации. При этом изнутри крепеж будет виден при открывании створки окна.

Створки  п/о открыванием

Створки с фрамужным открыванием

• Монтаж изделий в проем: сквозной (на нагели) или на монтажные пластины.

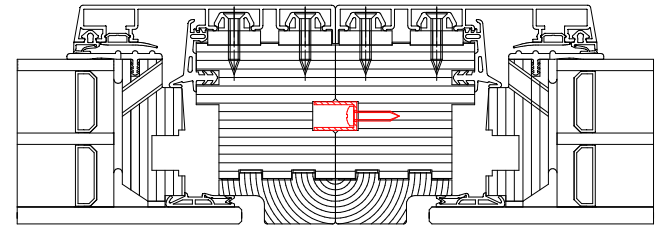

• Для соединения изделий (например балконного блока) используется П-Образный алюминиевый профиль 10х15х1 и  Саморез 3,9х16 DIN7981-A2. Изделия стягиваются нагелем 7,5х72.

Важно!

Изделие автоматически упаковывается в ящики-обрешётки. Подробно смотри: Упаковка изделий.

Если необходима дополнительная упаковка изделий, смотри раздел Транспортная упаковка (опция)

Важно!

Для корректной загрузки в одном счете должно быть не более более 5-ти створок! Пример:

5 одностворчатых изделий   или   1 двустворчатых + 1 трехстворчатое
