Применяемые профили Alutech W62 окно
Применяемые профили Alutech W62 окно. Материал раздела «Alutech W62 окно» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы приведены на схемах.

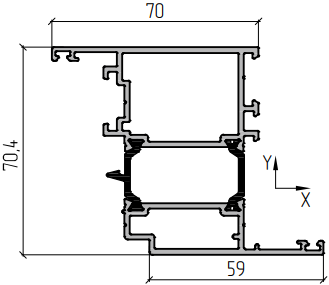

W62.0103 Рама окна L 72мм ( используется в прямоугольных рамах) |
W62.0102 Рама окна L 58мм (используется только в трапециях и арках) |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
||||||||||

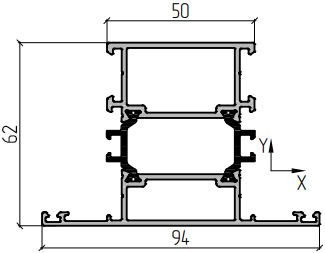

W62.0303 Импост T 94мм |
|||||||||||
|
|||||||||||
W62.0222 Створка окна 78мм |
W62.0223 Створка окна 92мм |
||||||||||
|
|
||||||||||
Штапики |
|||||||||||
С заполнением 24мм - в глухой части используется штапик 24 мм (в створке не используется 24 мм стеклопакет) С заполнением 28мм - в глухой части используется штапик 20 мм, а в створке 28 мм С заполнением 32мм - в глухой части используется штапик 16 мм, а в створке 24 мм С заполнением 40мм - в глухой части используется штапик 8 мм, а в створке 16 мм |
|||||||||||
