Окна AWD75 HWH (выведено с 10.03.2023г) — awd 75 (система выведена). Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.
Снято с производства / архив
Внимание! Система выведена из товарного ряда! |
С 10.03.2023г. по техническим причинам, возникшим у поставщика закрывается выбор в программе StartОкна. |
Описание |
|||||
|---|---|---|---|---|---|

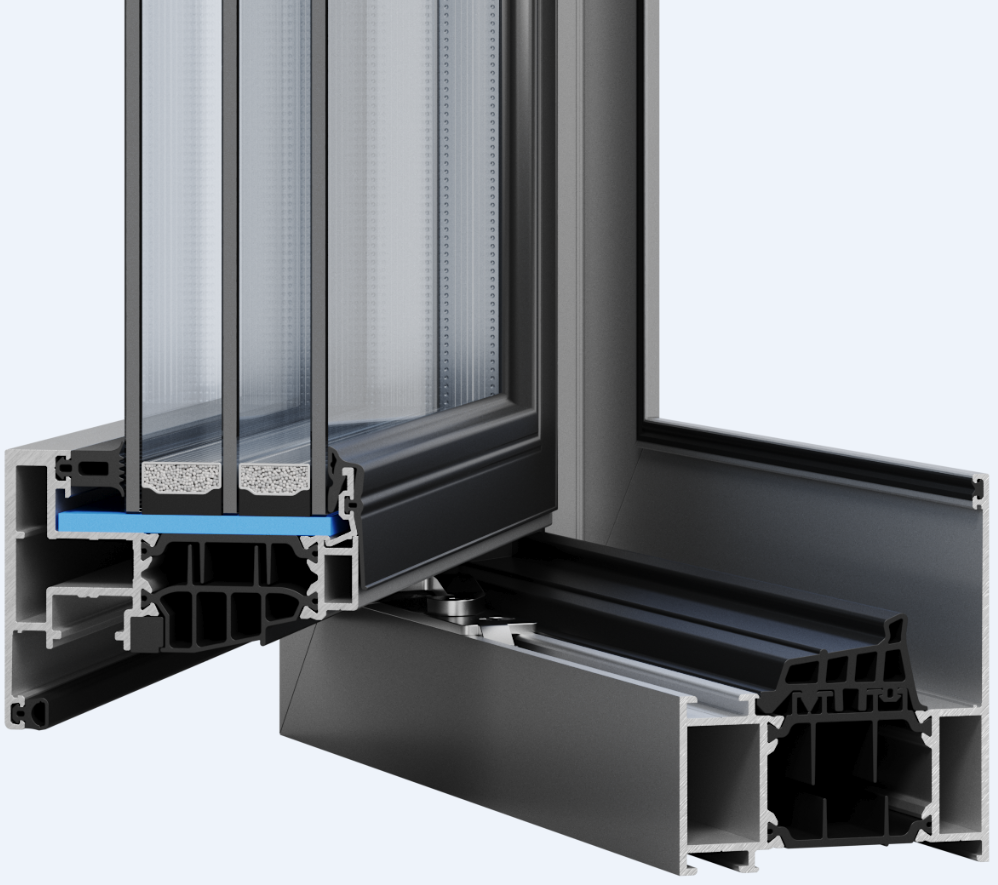

AWD 75 HWH (Home Window Hidden) Серия комбинированных профилей с термомостом, предназначенная для изготовления окон для установки в отапливаемых помещениях и в домах постоянного проживания. Особенностью модели является створка, скрытая за внешним наплавом рамы, создающая с улицы впечатление глухого окна. |
|||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
|||||
|

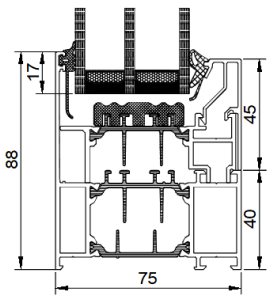

• Алюминиевый профиль с термомостом глубиной 40мм. • Монтажная глубина 75мм • Фурнитура G-U • Три контура уплотнения: два на раме, третий на створке |
||||
Окна могут быть глухими и открывающимися. См ниже варианты открывания. |
|||||
Варианты заполнения |
|||||
В качестве заполнения в глухой части возможно установить стеклопакет толщиной 46мм. В створку возможно установить стеклопакет толщиной только 46мм. В качестве непрозрачного заполнения применяется набор из 2-х окрашенных листов металла и сендвич-панели толщиной 46мм. |
|||||

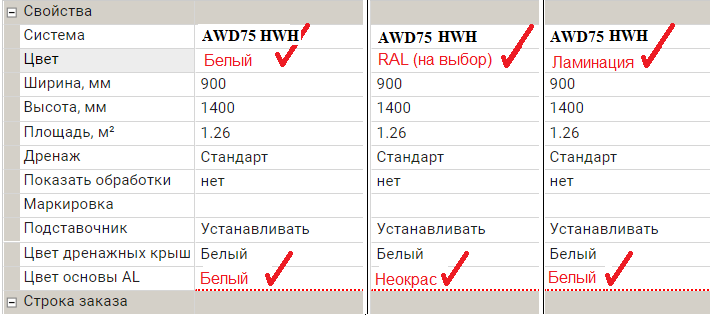

Цвет и отделка профиля: |
|||||
|
|||||
Особенности системы |
|||||
|
|||||
Фурнитура G-U UNI-JET |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

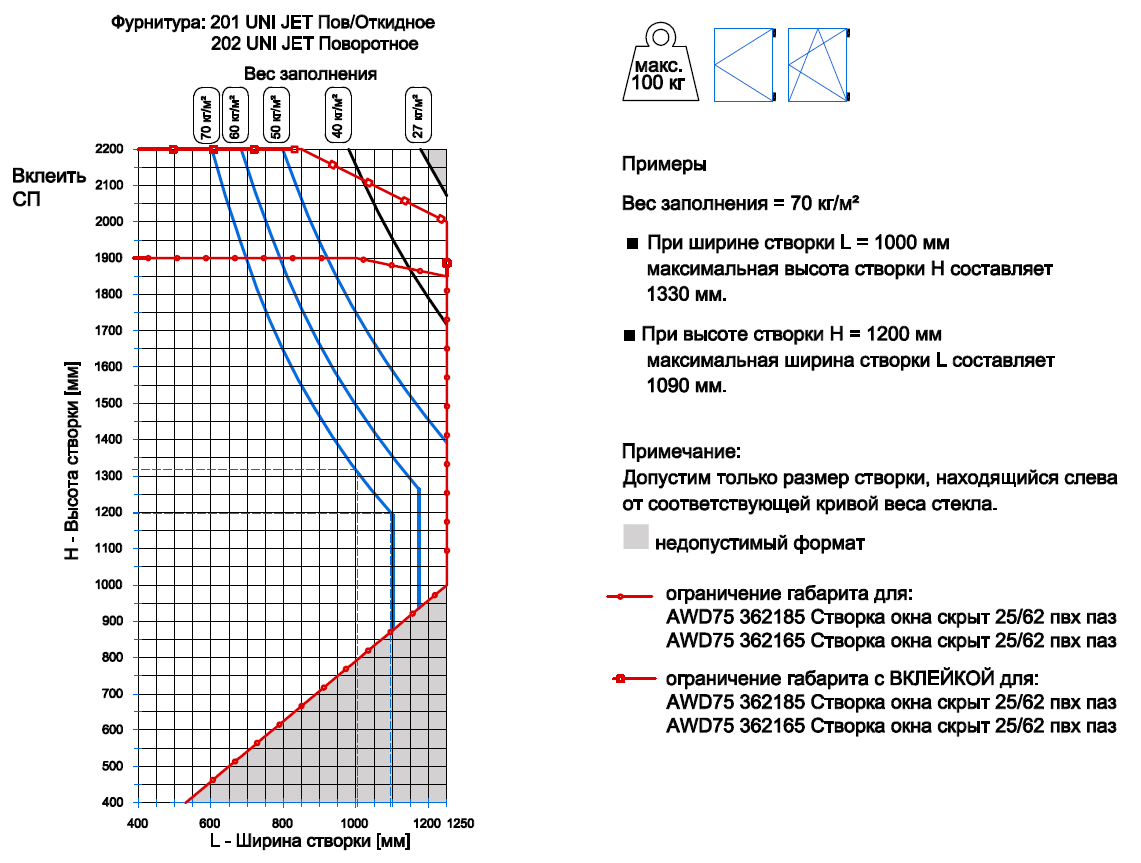

Фурнитурная обвязка, используемая в окнах, аналогична оконной обвязке ПВХ-систем. Используется фурнитура G-U UNI-JET (в том числе G-U UNI-JET S-Concealed со скрытыми петлями). Максимальный заполнения - 100кг. Минимальная высота установки ручки 261мм Скрытые петли позволяют открывать створку на 90 градусов. |
||||||||||||||
Особенности цветового исполнения видимой фурнитуры GU: |
||||||||||||||
|
||||||||||||||
Поворотная створка |
Поворотно-откидное открывание |
|||||||||||||
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2.
|
Опции фурнитуры:
- возможно только низ створки - возможно по периметру класса RC2. |
|||||||||||||
Обычные петли. Базовая безопасность.
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
Обычные петли. Базовая безопасность
|
Обычные петли. Взломостойкость RC2
|
Обычные петли. Взломостойкость низ створки
|
|||||||||
Конструкции со скрытыми петлями выполняются ПО ГАРАНТИИ и в поворотно-откидном, и поворотном исполнении! |
||||||||||||||
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2
|
Скрытые петли. Взломостойкость низ створки
|
Скрытые петли. Базовая безопасность
|
Скрытые петли. Взломостойкость RC2*
|
Скрытые петли. Взломостойкость низ створки
|
|||||||||
|
||||||||||||||
Откидная створка |
Электропривод |
Дистанционное открывание |
|
|---|---|---|---|
Опции фурнитуры:
|
Электропривод ELTRAL (белый, черный, серебро) Не забудьте заказать добор! |
Дистанционное открывание VENTUS (белый, коричневый, серебро) |
|
|
|
|||
Показатели по теплосбережению: |
|
|---|---|
Двустворчатое окно размером 1470х1320 (получены расчетным путем) -для стеклопакета 4Иx16Arx4x14ArxCGSolar4 коэффициент сопротивления теплопередачи составляет 0,84 м2*С°/Вт |

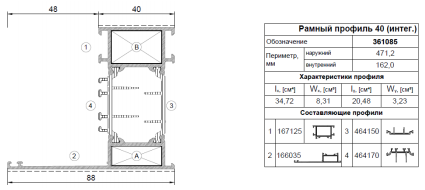

Применяемые профили AWD75 HWH (выведено с 10.03.2023г). Материал раздела «Окна AWD75 HWH (выведено с 10.03.2023г)» помогает проверить конструкцию узла и сопряжение деталей. Размеры, обозначения и артикулы при…
