Ограничения размеров AWD 65 PWM

Выведена из товарного ряда с 28.01.2022

Минимальные размеры глухого окна 300х300

Минимальные размеры створки: 360х700

Минимальный размер импоста: 300мм

Максимальные размеры коробки: 2300х2300

Внимание! Если площадь изделия превышает 3,5 кв.метра, то с целью минимизации рисков порчи во время доставки, изделие необходимо вывозить в распакеченном виде.  Для этого к изделию пишется обязательное примечание:

"Изделие не стеклить. Стеклопакеты укомплектовать отдельно. Укомплектовать изделие уплотнителями и подкладками."

Минимальный угол стыковки коробки – 40 градусов

Минимальный угол стыковки створки – 40 градусов

Минимальный угол стыковки импоста в косую часть - 30 градусов.

Внимание! Установка импоста под углом отличным от 90 градусов - без гарантии. Так как нет штатной закладной для импоста

ВНИМАНИЕ! Непрямоугольную створку (трапеция, треугольник) можно сделать только поворотной!

Минимальный радиус гиба рамы – 450 мм

Невозможно изготовление изделий с установкой импоста в створку.

Ограничения по углам для непрямоугольных конструкций

ВНИМАНИЕ! В алюминиевых системах арочную форму может иметь только рама – створка радиусному гибу не подвергается!

ВНИМАНИЕ! В изделиях арочной  формы: профиль только под покраску! Т.е. возможно покрасить по RAL, только с 2-х сторон в один цвет или разные цвета.

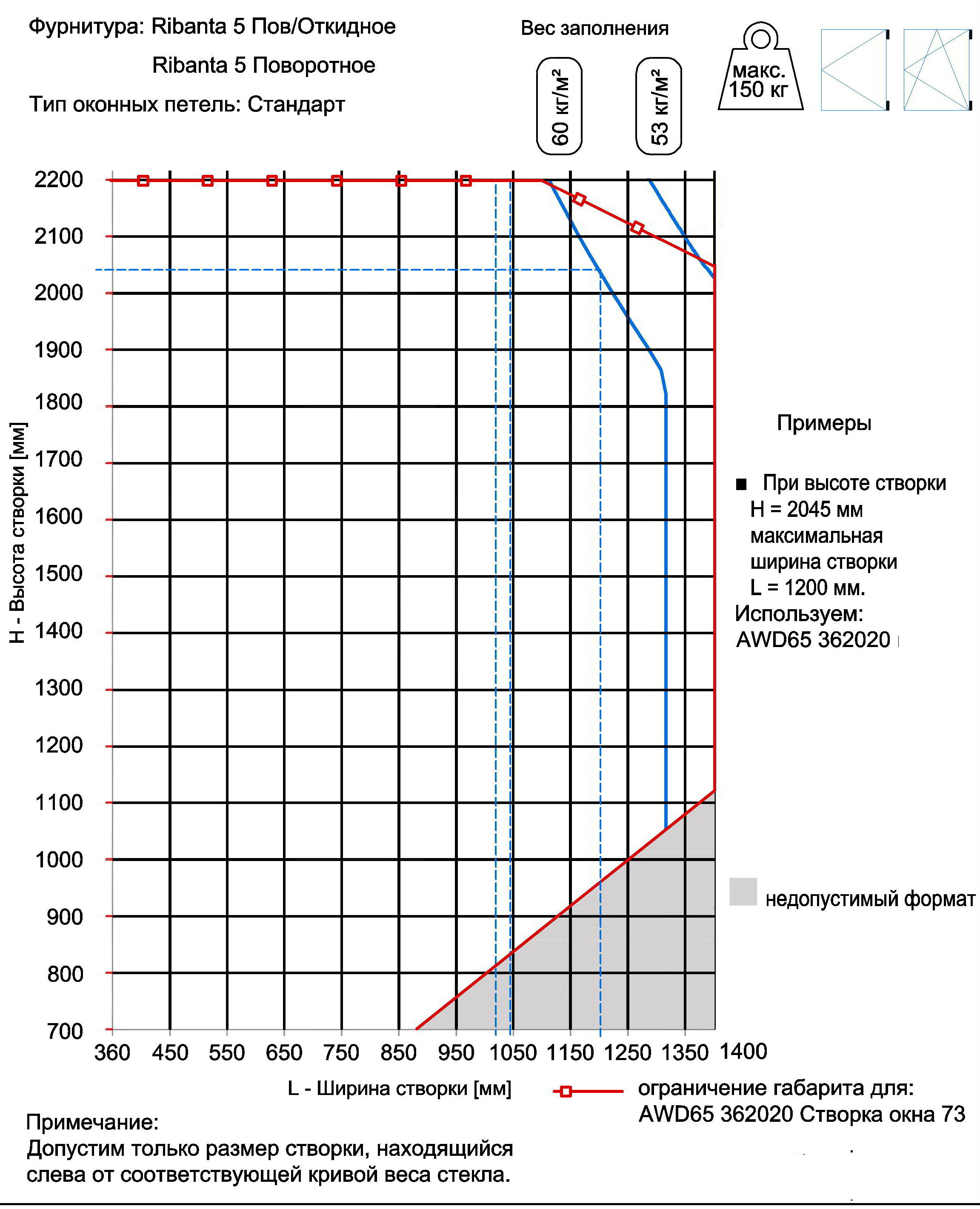

Максимальные размеры створки согласно графику ограничений

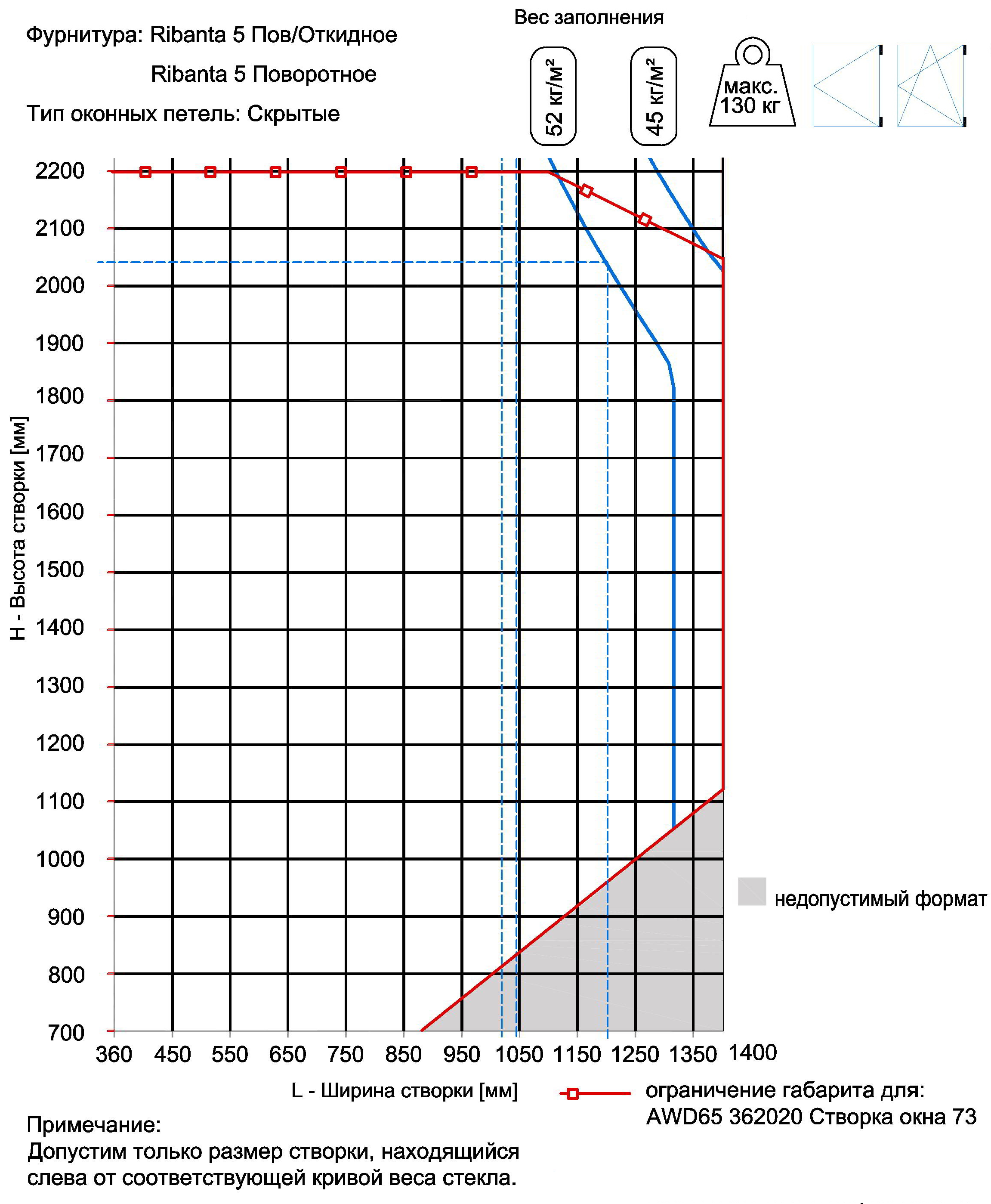

Со скрытыми петлями форма только прямоугольная
