Ограничения размеров AWD65 PW

Внимание! Система выведена из товарного ряда!

С 28.02.2023г. данная система выведена из производства!!

Систему AWD65 PW c 28.02.2023г. переименовали в Kaleva Aluvet PW

Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде.

См раздел Правила запуска крупногабаритных изделий.  В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример.

Для изготовления прямоугольной рамы используется профиль Арт.: AWD65 361040 Рама окна 69 L. См чертежи узлов.

Минимальные размеры глухого окна 300х300

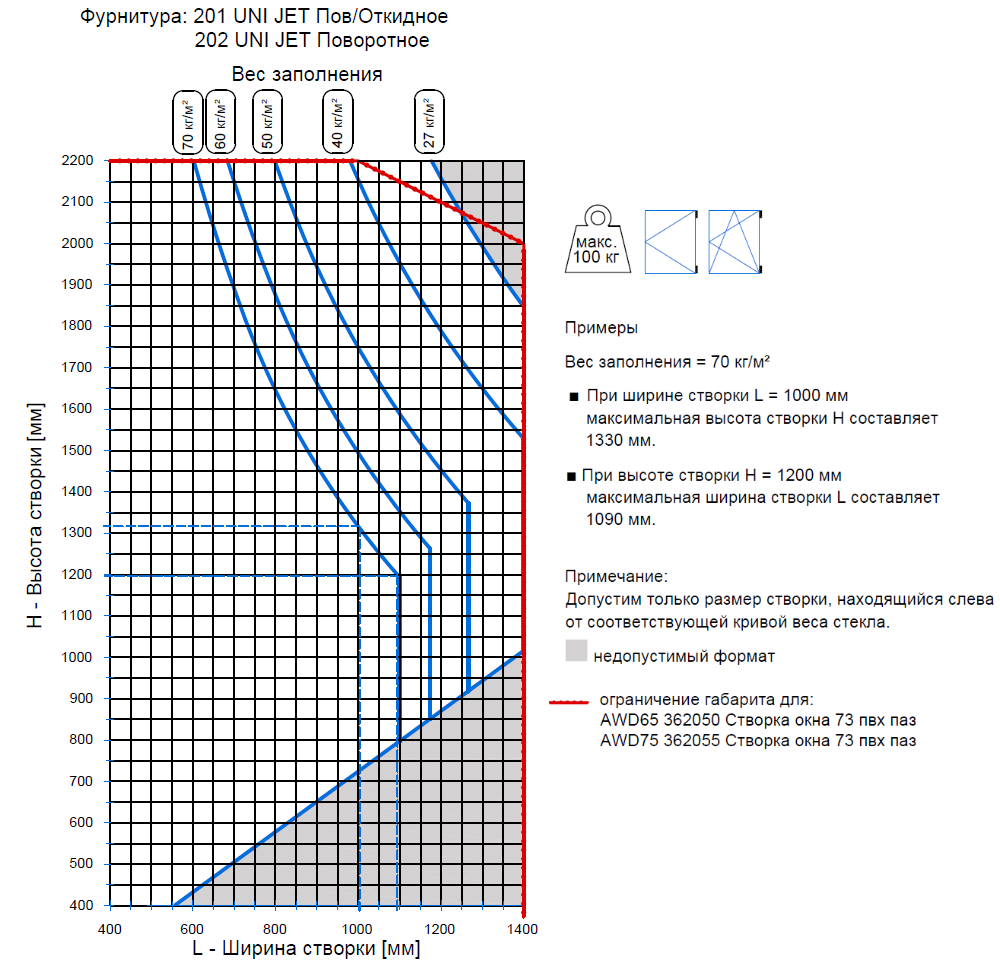

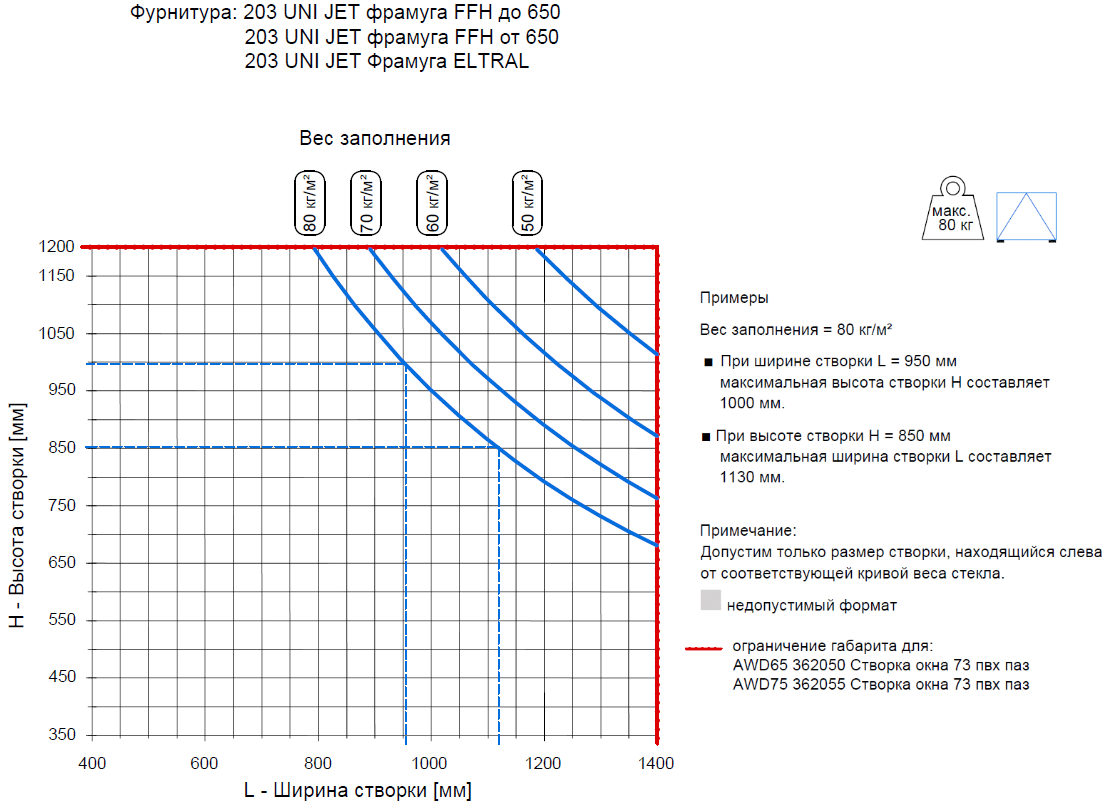

Минимальные размеры створки: 400х520

Минимальный размер импоста: 300мм

Максимальные размеры коробки: 2300х2300

Невозможно изготовление изделий с установкой импоста в створку.

Возможно изготовление рамы из импостного профиля.

Для изготовления непрямоугольной рамы используется профиль Арт.: AWD65 361030 Рама окна 59 L. См чертежи узлов.

СТВОРКА ТОЛЬКО ПРЯМОУГОЛЬНАЯ!

Минимальный размер прямого элемента рамы - 200мм.

Минимальный угол стыковки коробки – 40 градусов

Минимальный угол стыковки импоста в косую часть -  30 градусов.

Внимание! Установка импоста под углом отличным от 90 градусов - без гарантии. Так как нет штатной закладной для импоста.

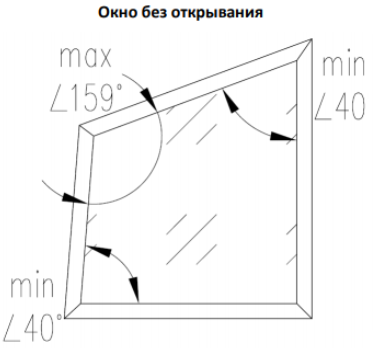

Ограничения по углам для непрямоугольных конструкций:

Для изготовления арочной рамы используется профиль Арт.: AWD65 361030 Рама окна 59 L. См чертежи узлов.

В алюминиевых системах арочную форму может иметь только рама – створка радиусному гибу не подвергается!

В изделиях арочной формы: профиль только под покраску! Т.е. возможно покрасить по RAL, только с 2-х сторон в один цвет или разные цвета.

Минимальный радиус гиба рамы – 450 мм

Минимальный размер прямого элемента рамы - 200мм.

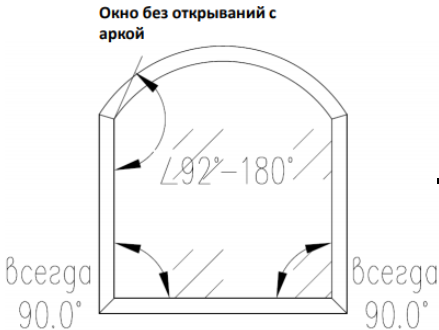

Ограничения по углам для арочных конструкций:
