Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803) — provedal. дополнительные профили. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

арт.: ESQU/02X (арт. 100.0803) - Угловое соединение 90 гр. 60х60

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

Применение:

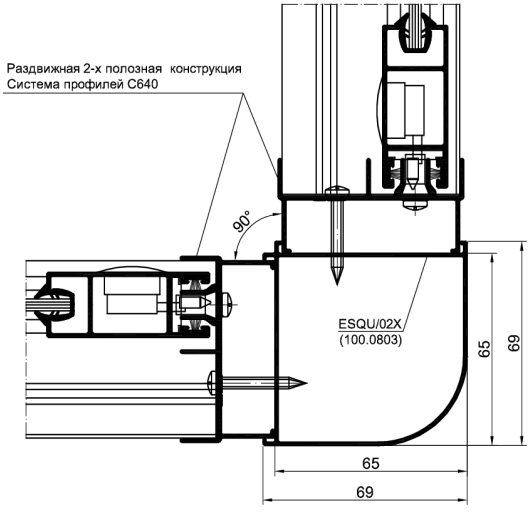

1. Соединение двух раздвижных 2-х полозных конструкций С640 :

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

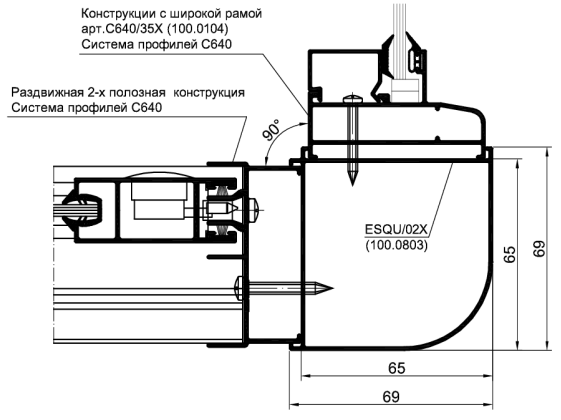

2. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт.: C640/35X (арт.100.0104)

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

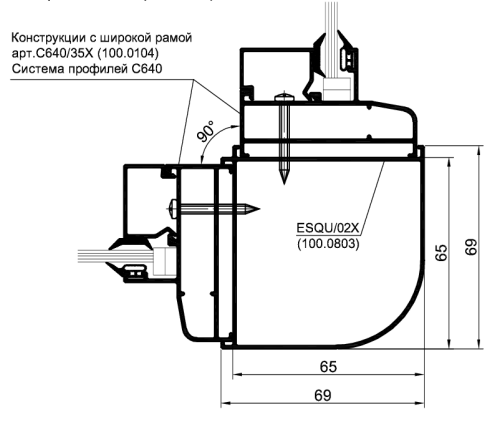

3. Соединение двух распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт.: C640/35X (арт.100.0104):

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

Особенности

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

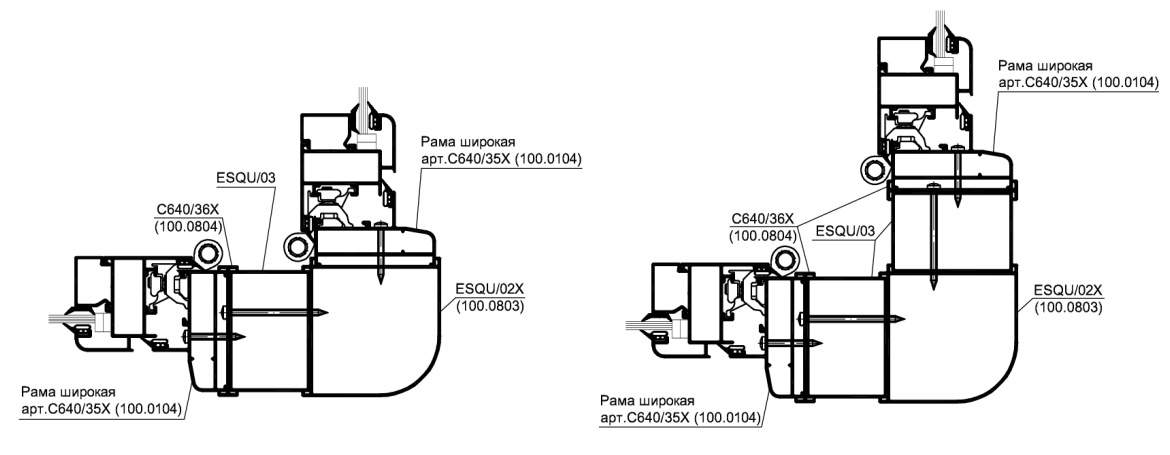

ВНИМАНИЕ !!! При межрамном соединении изделий со смежными створками открыванием друг к другу во избежания нахлеста петель друг на друга необходимо:

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

ВНИМАНИЕ !!! При межрамном соединении изделий с подобными смежными створками, одна из створок  не откроется полностью. Створка упрется в профиль ручки. См пример на видео.

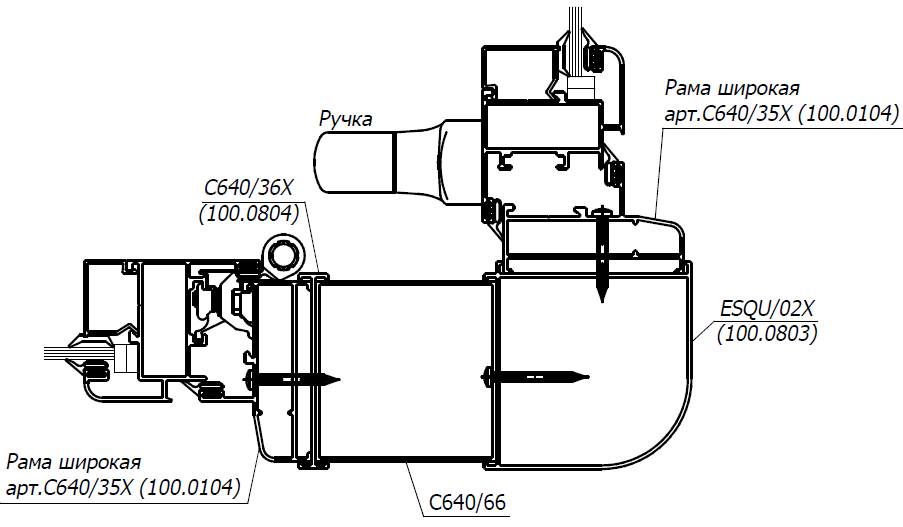

Bспользуйте трубы с соединителем:

труба квадратная 60х60 арт. C640/66 и соединитель рам 60х60 (Двутавр) арт.: С640/36X (100.0804)

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

Угловое соединение 90 гр. 60х60 арт.: ESQU/02X (100.0803)

ВНИМАНИЕ !!!

При межрамном соединении изделий с поворотными и раздвижными створками обращаем внимание на высоты ручек.  Ручка в поворотной створке может перекрыть защелку в раздвижной створке, см пример на фото слева.

Рекомендуем  разносить высоты ручек.
