Угловое соединение 90 гр. 40х60 арт.: P400/74X (100.0809)

Угловое соединение 90 гр. 40х60 арт.: P400/74X (100.0809) — provedal. дополнительные профили. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

арт.: P400/74X (арт. 100.0809) - Угловое соединение 90 гр. 40х60

Применение:

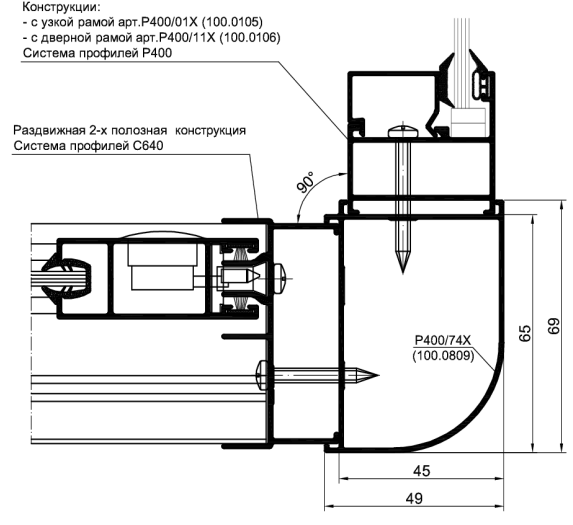

1. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт.: P400/01X (арт.100.0105) /дверной рамы арт.: P400/11X(арт. 100.0106)

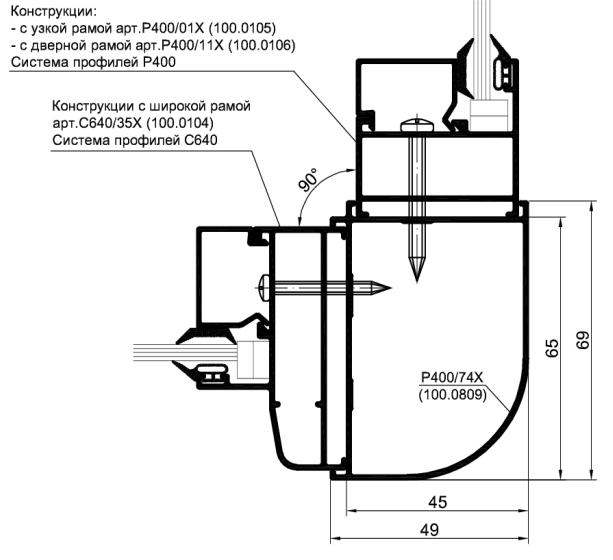

2. Соединение распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт.:C640/35X (арт.100.0104) и распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт.: P400/01X (арт.100.0105) /дверной рамы арт.: P400/11X(арт. 100.0106):

Особенности

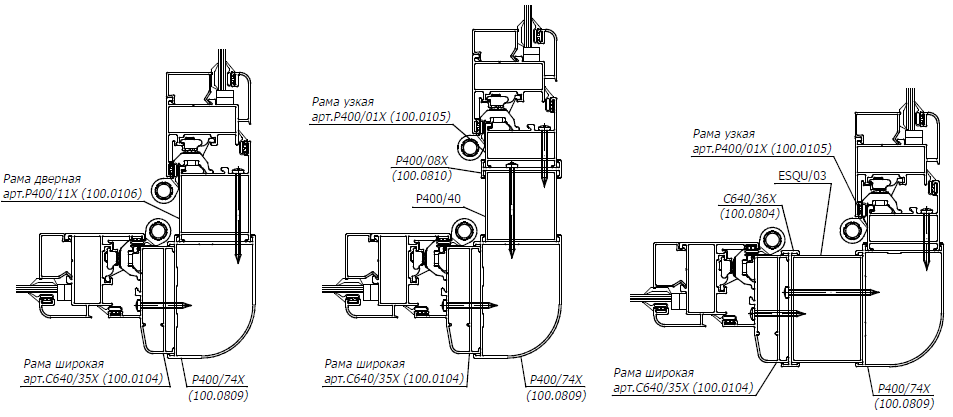

ВНИМАНИЕ !!! При межрамном соединении изделий со смежными створками открыванием друг к другу во избежания нахлеста петель друг на друга необходимо:

Распашную конструкцию серии P400 изготавливать с применением дверной рамы арт.:P400/11X (арт.100.0106)
Распашную конструкцию серии P400 изготавливать с применением узкой рамы арт.:P400/01X (арт.100.0105), но соединять ее с угловым соединителем посредством трубы квадратной 40х40 арт.P400/40 и соединителя рам 40х40 (Двутавр) P400/08X (100.0810)
Распашную конструкцию серии P400 изготавливать с применением узкой рамы P400/01X (арт.100.0105), распашную конструкцию серии C640 соединяют с использованием трубы прямоугольной 60х40 арт.ESQU/03 и соединителя рам 60х60 (Двутавр) арт.: C640/36X (100.0804).

ВНИМАНИЕ !!! При межрамном соединении изделий с подобными смежными створками, одна из створок не откроется полностью. Створка упрется в профиль ручки. См пример на видео.

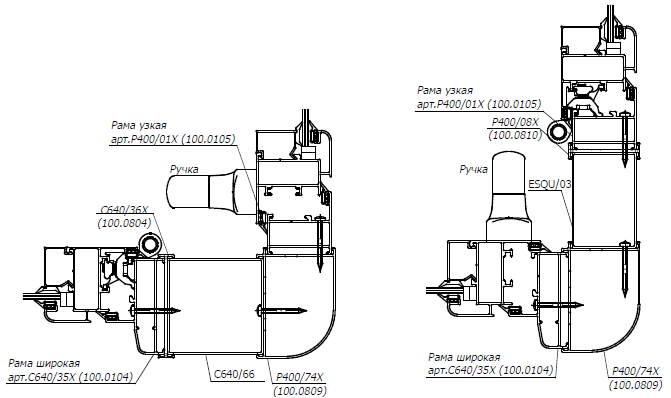

В зависимости от выбранной рамы используйте трубы с соединителем:

труба квадратная 60х60 арт. C640/66 и и соединителя рам 60х60 (Двутавр) арт.: C640/36X (100.0804). (арт.100.0810) или трубы прямоугольной 60х40 арт.ESQU/03 и соединителя рам 40х40 (Двутавр) P400/08X (арт.100.0810)

ВНИМАНИЕ !!!

При межрамном соединении изделий с поворотными и раздвижными створками обращаем внимание на высоты ручек. Ручка в поворотной створке может перекрыть защелку в раздвижной створке, см пример на фото слева.

Рекомендуем разносить высоты ручек.
