Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808) — provedal. дополнительные профили. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

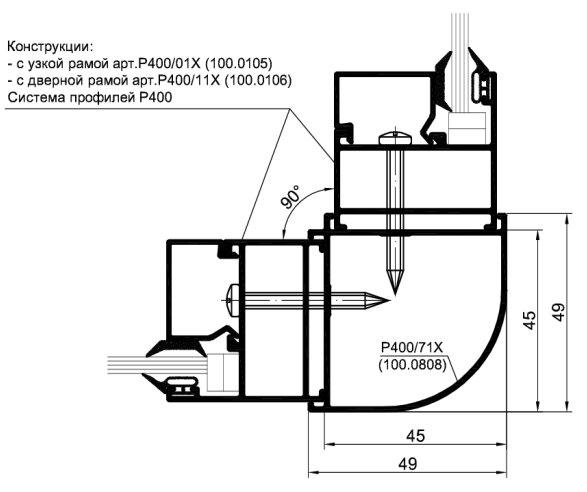

арт.: P400/71X (арт. 100.0808) - Угловое соединение 90 гр. 40х40

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

Применение:

1. Соединение распашных/глухих конструкций Р400 изготовленных с применением узкой рамы арт.: P400/01X (арт.100.0105) /дверной рамы арт.: P400/11X (арт. 100.0106)

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

Особенности

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

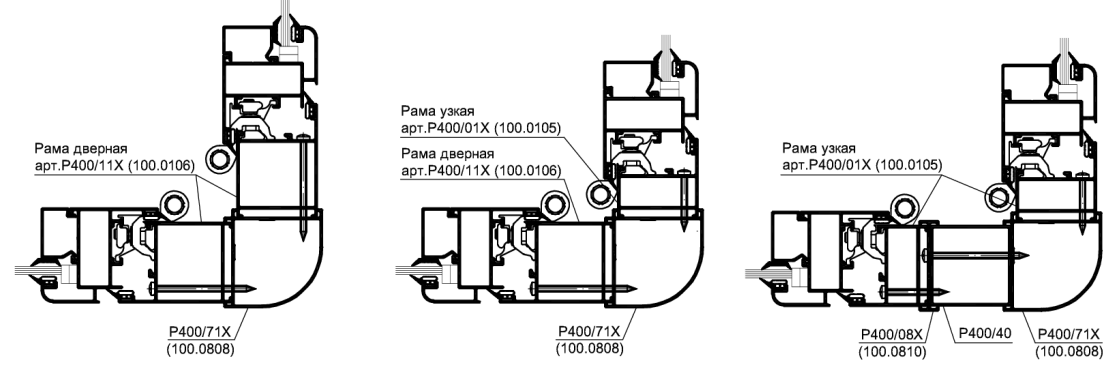

ВНИМАНИЕ !!! При межрамном соединении изделий со смежными створками открыванием друг к другу во избежания нахлеста петель друг на друга необходимо:

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

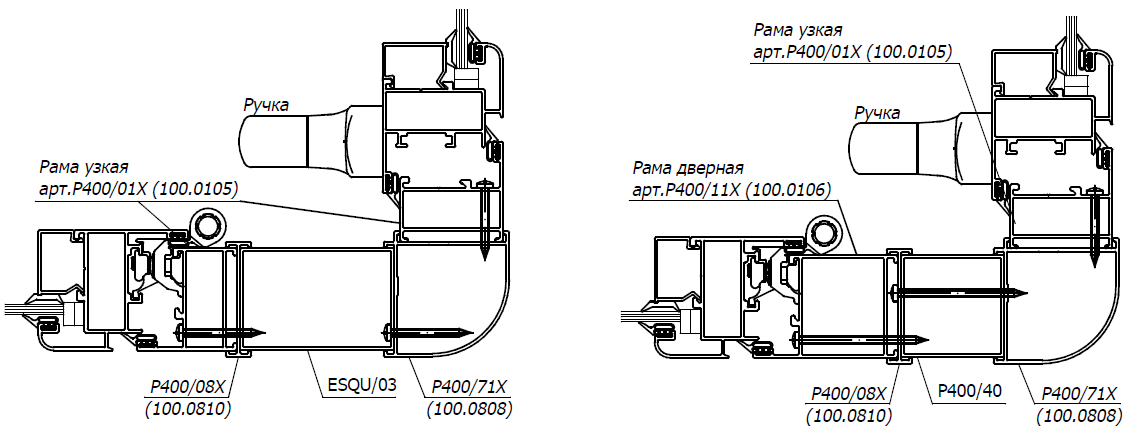

ВНИМАНИЕ !!! При межрамном соединении изделий с подобными смежными створками, одна из створок  не откроется полностью. Створка упрется в профиль ручки. См пример на видео.

В зависимости от выбранной рамы используйте трубы с соединителем:

трубы прямоугольной 60х40 арт.ESQU/03 и соединителя рам 40х40 (Двутавр) P400/08X (арт.100.0810) или трубы квадратной 40х40 арт.P400/40 и соединителя рам 40х40 (Двутавр) P400/08X (арт.100.0810).

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

Угловое соединение 90 гр. 40х40 арт.: P400/71X (100.0808)

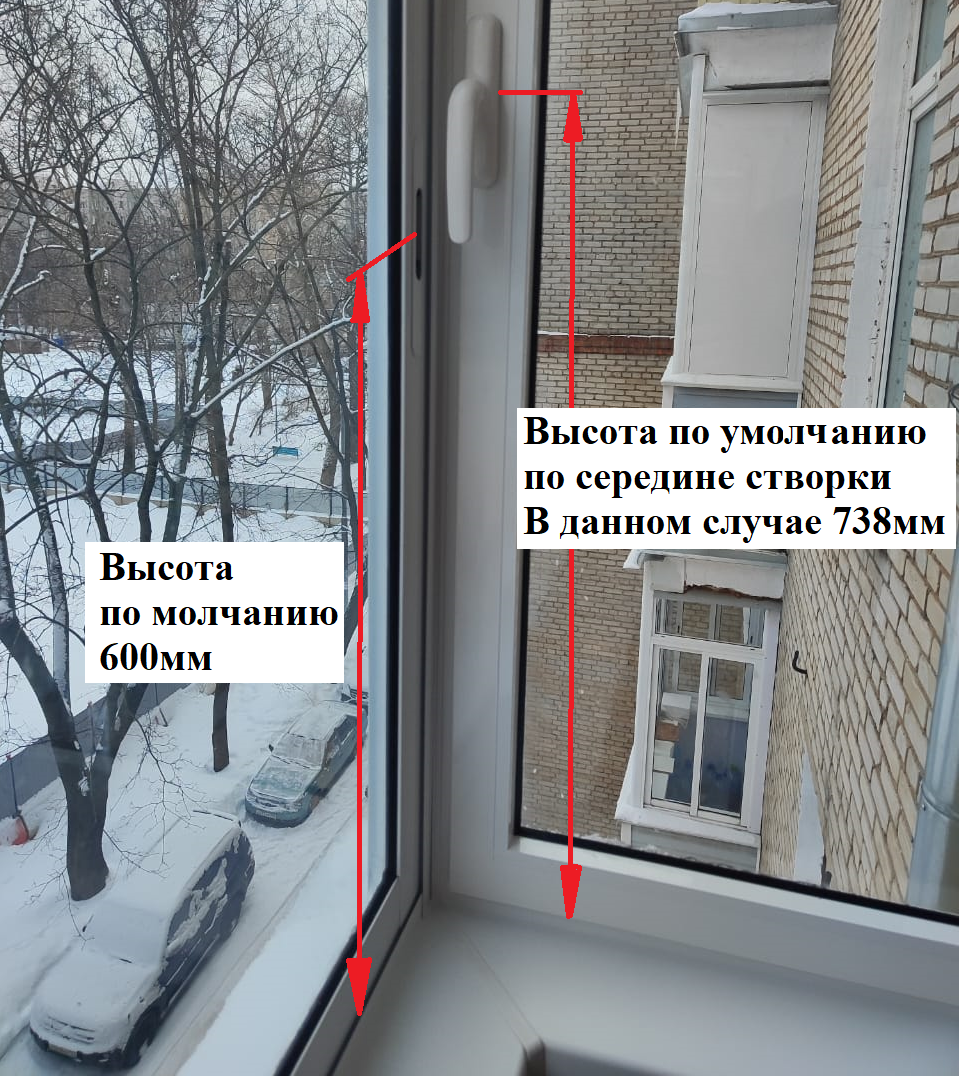

ВНИМАНИЕ !!!

При межрамном соединении изделий с поворотными и раздвижными створками обращаем внимание на высоты ручек.  Ручка в поворотной створке может перекрыть защелку в раздвижной створке, см пример на фото слева.

Рекомендуем  разносить высоты ручек.
