Перегородки СИАЛ КП45

Выведено из товарного ряда!!!

Перегородки (холодные витражи). Основные узлы.

Из профилей серии КП 45 можно собрать единую конструкцию, состоящую из двери и глухих частей сверху, справа, слева или одновременно со всех сторон. Для этого используются следующие артикулы профилей:

Рассмотрим: дверь одностворчатая (двухстворчатая) без порога и цокольным профилем внизу створки с глухой верхней частью при установке в проем.

Вариант открывания: вид снаружи открывание на себя (наружу)

Активная створка собирается из профиля Т-створки арт. КП 4533, цоколя КП 4523 и импоста КП 4550. В пассивной створке вертикальный профиль, сопрягающийся с соседней створкой заменяется на Z-профиль арт. КП 4525, выполняющий роль притвора. Вертикальные стойки рамы двери выполняются из профиля арт. КП 4560, рама глухой верхней части – из профиля арт. КП 4545. Горизонтальный ригель, соединяющий конструкцию двери и глухого остекления, выполняется из профиля Z-створки арт. КП 4525.

Вариант открывания: вид изнутри открывание на себя (внутрь)

Активная створка собирается из профиля Z-створки арт. КП 4525, цоколя КП 4523 и импоста КП 4550. В пассивной створке вертикальный профиль, сопрягающийся с соседней створкой, заменяется на Т-профиль арт. КП 4533, выполняющий роль притвора. Вертикальные стойки рамы двери выполняются из профиля арт. КП 4560, рама глухой верхней части – из профиля арт. КП 4545. Горизонтальный ригель, соединяющий конструкцию двери и глухого остекления, выполняется из профиля Т-створки арт. КП 4533.

Рассмотрим: дверь одностворчатая (двухстворчатая) без порога и цокольным профилем внизу створки с глухой боковой частью при установке в проем.

Вариант открывания: вид снаружи открывание на себя (наружу)

Активная створка собирается из профиля Т-створки арт. КП 4533, цоколя КП 4523 и импоста КП 4550. В пассивной створке вертикальный профиль, сопрягающийся с соседней створкой заменяется на Z-профиль арт. КП 4525, выполняющий роль притвора. Вертикальные и горизонтальная стойки рамы двери выполняются из профиля арт. КП 4560, рама глухой боковой части – из профиля арт. КП 4545. Вертикальная стойка, соединяющая конструкцию двери и глухого остекления, выполняется из профиля Z-створки арт. КП 4525.

Вариант открывания: вид изнутри открывание на себя (внутрь)

Активная створка собирается из профиля Z-створки арт. КП 4525, цоколя КП 4523 и импоста КП 4550. В пассивной створке вертикальный профиль, сопрягающийся с соседней створкой, заменяется на Т-профиль арт. КП 4533, выполняющий роль притвора. Вертикальная и горизонтальная стойки рамы двери выполняются из профиля арт. КП 4560, рама глухой боковой части – из профиля арт. КП 4545. Вертикальная стойка рамы, соединяющая конструкцию двери и глухого остекления, выполняется из профиля Т-створки арт. КП 4533.

Рассмотрим: дверь одностворчатая (двухстворчатая) без порога и цокольным профилем внизу створки с глухими боковыми и верхними частями при установке в проем.

Вариант открывания: вид снаружи открывание на себя (наружу)

Активная створка собирается из профиля Т-створки арт. КП 4533, цоколя КП 4523 и импоста КП 4550. В пассивной створке вертикальный профиль, сопрягающийся с соседней створкой заменяется на профиль Z-створки арт. КП 4525, выполняющий роль притвора. Вертикальные и горизонтальная стойки рамы двери выполняются из профиля Z-створки арт. КП 4525. Рама глухой верхней и боковых частей – из профиля арт. КП 4545. Вертикальная стойка, соединяющая конструкцию двери и глухого бокового остекления, выполняется из усиленного профиля стойки арт. КП 4521.

Вариант открывания: вид изнутри открывание на себя (внутрь)

Активная створка собирается из профиля Z-створки арт. КП 4525, цоколя КП 4523 и импоста КП 4550. В пассивной створке вертикальный профиль, сопрягающийся с соседней створкой заменяется на профиль Т-створки арт. КП 4533, выполняющий роль притвора. Вертикальные и горизонтальная стойки рамы двери выполняются из профиля Z-створки арт. КП 4525. Рама глухой верхней и боковых частей – из профиля арт. КП 4545. Вертикальная стойка, соединяющая конструкцию двери и глухого бокового остекления, выполняется из усиленного профиля стойки арт. КП 4521.

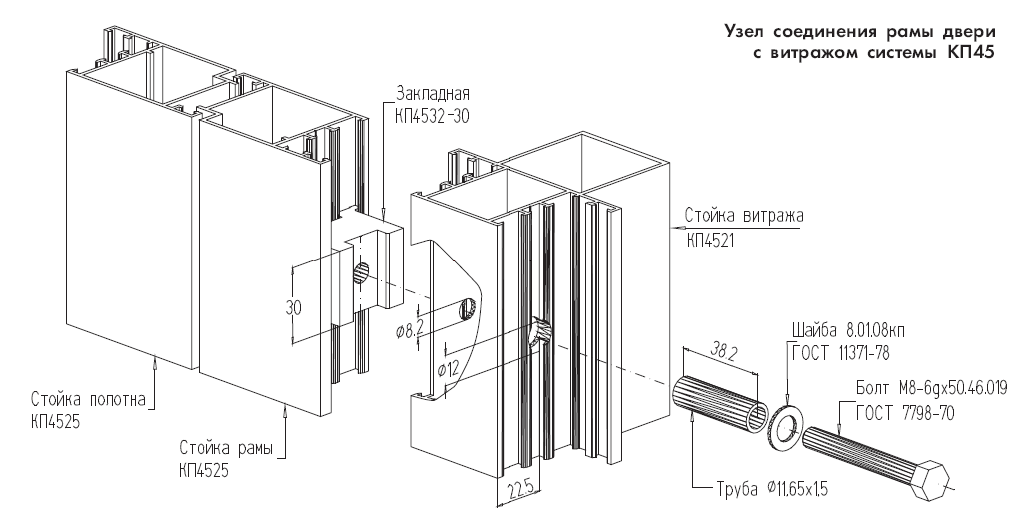

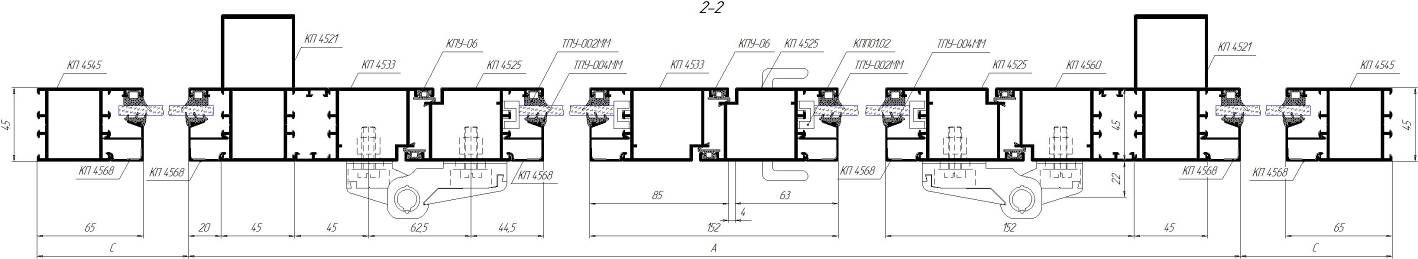

Конструкция одностворчатой (двустворчатой) двери соединяется с вертикальной стойкой КП 4521 с помощью закладной КП 4532 с болтовым креплением: болт М8х50, шайба 8 и втулка 11,65х1,5мм.

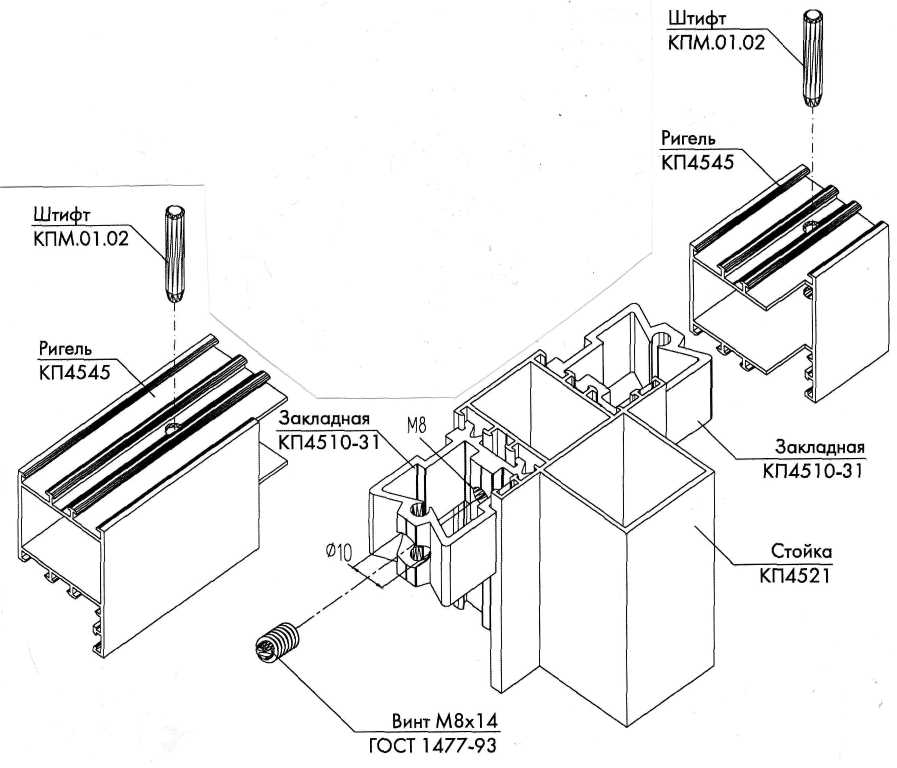

Конструкциями глухого остекления соединяется с вертикальной стойкой КП 4521 с помощью закладной КП 4510, винта М8х14 и штифта КПМ.01.02, при этом выполняется специальная обработка профилей арт. КП 4545 и  арт. КП 4550.

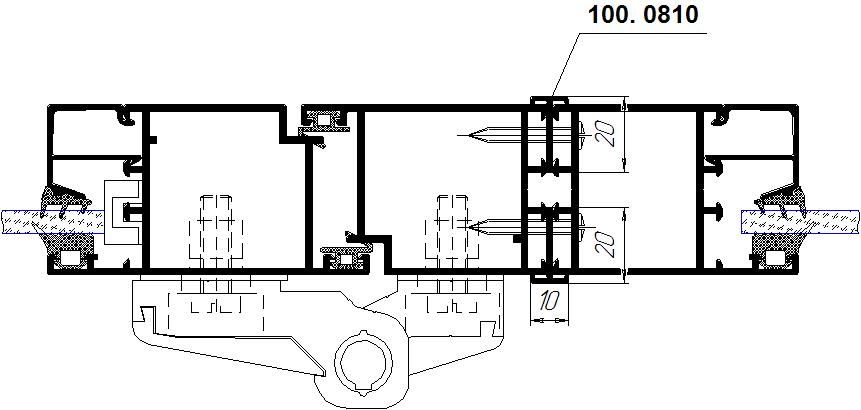

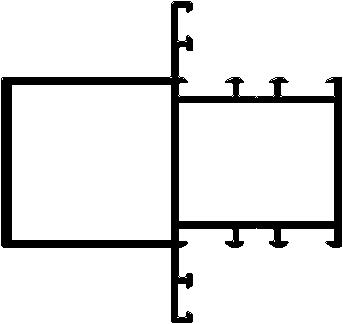

Если необходимо соединить между собой независимые конструкции серии КП 45, в качестве соединителя используется профиль серии Р400 арт. 100.0810 «соединитель рам 40х40» с пометкой «распустить», что означает распил профиля соединителя пополам, с последующим его закреплением на монтаже к конструкции саморезами.

В случае если петли от двух смежных дверей попадают на один импост, то установить их на одном уровне невозможно. Следует предупредить клиента о смещении уровня петель двух дверей друг относительно друга.

 В какой момент артикул рамы, импоста (стойки, ригеля) КП 4545, КП 4550 нужно заменить на усиленные артикулы их аналогов КП 4521, КП 4522?

Для этого необходимо выполнить статический расчет.
