Однозапорный замок 51 PZ 16/35 G-U

Однозапорный замок 51 PZ 16/35 G-U — фурнитура пвх дверей и solid door пвх. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Описание

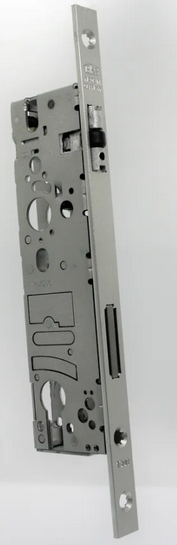

Арт.:B 1300 0113 Замок GU PZ51 35/16 с роликом и ригилем (Германия) - замок с ригелем и роликовой защелкой. Используется только с офисными ручками. Рекомендуется для общественных помещений с высокой проходимостью. Прижим створки к раме только в месте установки замка, при таком замке невозможно обеспечить плотное прилегание створки к раме, поэтому в холодное время года будет продувание и промерзание. Об этом необходимо предупредить заказчика и подписать с ним дополнительное соглашение.

Применяется только с офисными ручками в дверях:

Входные двери Kaleva Standart

Принцип работы замка - при закрывании дверь фиксируется на роликовую защелку. Роликовая защелка независима - она не связана с запорным ригелем и ручкой, используется только для закрепления двери в раме. Такая защелка работает на роликовом механизме. Конструкция этого вида защелок представляет собой ролик-рельс небольшого размера, именно он отвечает за открытие и закрытие двери, а также специальную удерживающую пружину. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверное полотно в закрытом положении.

Запирание створки осуществляется поворотом ключа, при этом из центральной части выходит ригель.

Общая характеристика:

- Дорнмасс замка 35 мм.

- Замок комплектуется роликовой защелкой и ригелем.

- Ригель выдвигается на 20 мм.

- Запирание осуществляется приводом от ключа.

- Прижим створки осуществляется только со стороны замка

Дверь с однозапорным замком ни при каких условиях и независимо от выбранной профильной системы не сможет обеспечить термоизоляцию и защиту от продуваний/промерзаний.
Однозапорные замки рекомендуется устанавливать на двери из начального/среднего уровня в случае их использования внутри теплых периметров (офисные, межкомнатные двери) или на входные двери в составе обогреваемых тамбуров.
Степень утепления ––ОТСУТСТВУЕТ: рекомендуется эксплуатация в качестве офисных и межкомнатных дверей; установка в качестве входной двери в жилых и отапливаемых помещениях исключительно в составе «теплого» тамбура (допустима, но нежелательна)!

Ответные части

С данным замком возможно применение ТОЛЬКО шпингалетов в пассивной створке

- Применяется только с офисными ручками

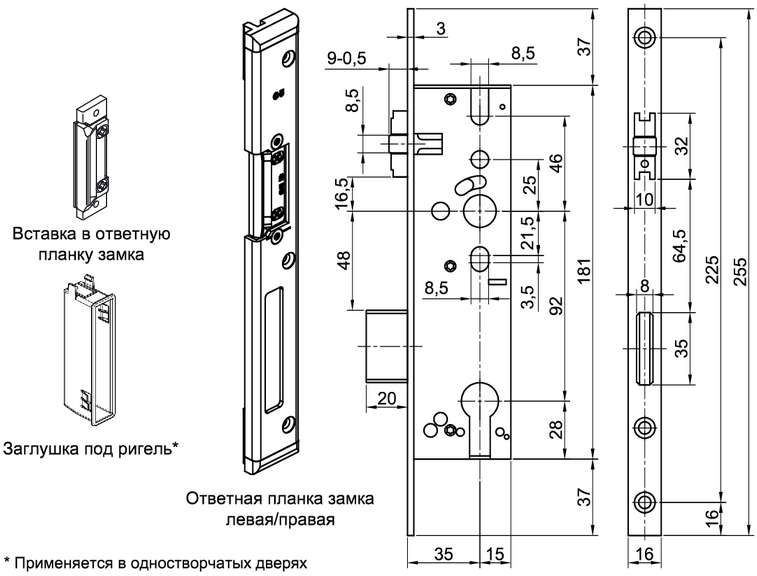

- Замок используется с ответными планками:

• Одностворчатая дверь - арт.6-37675-2T-L-1 (левая) / 6-37675-2T-R-1 (правая), используется с заглушкой под ригель арт.9-48553-03-0-6

• Штульповая дверь - арт.6-37632-1A-L-1 (левая) / 6-37632-1A-R-1 (правая)

При этом стандартная вставка в ответной планке заменяется на арт.K-15597-01-0-6

Cмещение замка

- Смещение ручки ВОЗМОЖНО

Расположение ручки:

• при габаритной высоте створки менее 1600мм. ось высоты ручки располагается посередине

• при габаритной высоте створки свыше 1601мм. ось высоты ручки располагается на расстоянии 1000мм. от нижнего края створки

Минимальное расстояние от нижнего/верхнего края створки до оси высоты ручки - 601 мм.

ВНИМАНИЕ !!! При построении необходимо учитывать, что импост не должен быть на одном уровне с замком. Связано это с тем, что импост крепиться на саморезы, которые упираются в замок. Чтобы избежать установки импоста "в замок", импост необходимо установить на следующей высоте (см.ниже)

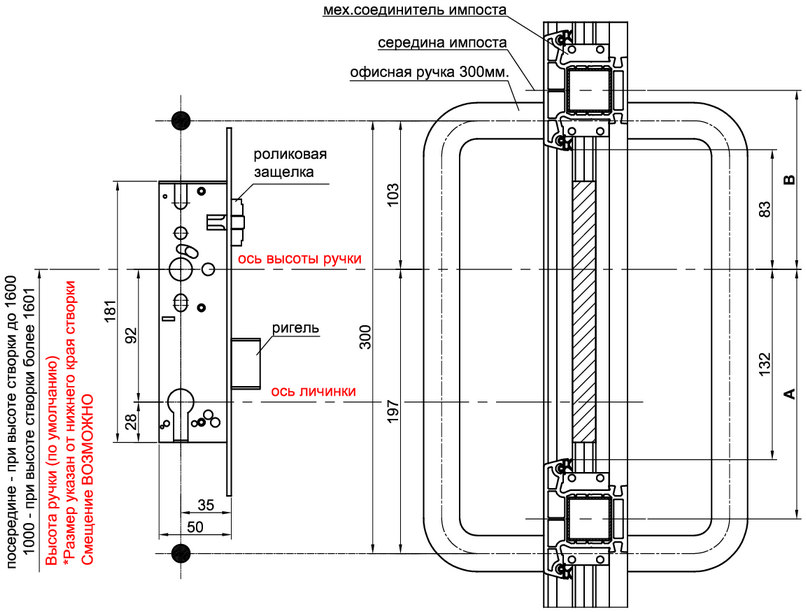

Схема установки дверного замка, офисной ручки и минимальное расстояние до импостов

Минимальное расстояние до импостов

Двери

Минимальное расстояние

(размер от середины импоста до середины ручки)

A, мм

B, мм

Входные и Межкомнатные двери Kaleva STANDART

174,5

125,5

Высота установки импоста при стандартной (по умолчанию) установки ручки

Профильная система	Значение установки импоста, мм.
	Вид порога
	Рама	Алюминиевый порог	Без порога
Входные и Межкомнатные двери Kaleva STANDART	Ручка посередине, Смещение ручки: Ниже "Высота ручки - 138,5" Выше "Высота ручки + 161,5" Высота ручки 1000мм.: Ниже 861,5 или Выше 1161,5	Ручка посередине, Смещение ручки: Ниже "Высота ручки - 164,5" Выше "Высота ручки + 135,5" Высота ручки 1000мм.: Ниже 835,5 или Выше 1135,5	Ручка посередине, Смещение ручки: Ниже "Высота ручки - 154,5" Выше "Высота ручки + 145,5" Высота ручки 1000мм.: Ниже 845,5 или Выше 1145,
