Однозапорный замок 50 PZ

Однозапорный замок 50 PZ — фурнитура пвх дверей и solid door пвх. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

Описание

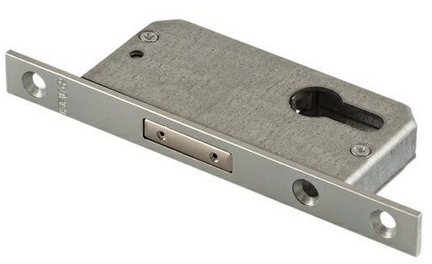

Арт.: KFV0032.22 Замок без защелки PZ50/35/16. (Германия) - замок с ригелем без защелки. Используется только с офисными ручками. Рекомендуется для общественных помещений с высокой проходимостью. Прижим створки к раме только в месте установки замка, при таком замке невозможно обеспечить плотное прилегание створки к раме, поэтому в холодное время года будет продувание и промерзание. Об этом необходимо предупредить заказчика и подписать с ним дополнительное соглашение.

Применяется только с офисными ручками в дверях:

Входные двери Kaleva Standart

Замок с ригелем без защелки. Используется только с офисными ручками. Рекомендуется для общественных помещений с высокой проходимостью. Прижим створки к раме только в месте установки замка, при таком замке невозможно обеспечить плотное прилегание створки к раме, поэтому в холодное время года будет продувание и промерзание. Об этом необходимо предупредить заказчика и подписать с ним дополнительное соглашение.

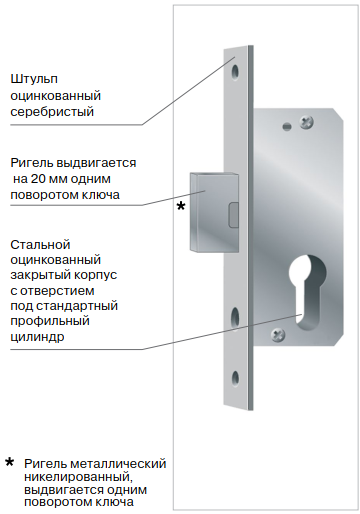

Принцип работы замка - запирание створки осуществляется поворотом ключа, при этом из центральной части выходит ригель.

Общая характеристика:

- Дорнмасс замка 35 мм.

- Замок комплектуется ригелем.

- Ригель выдвигается на 20 мм.

- Запирание осуществляется приводом от ключа.

- Прижим створки осуществляется только со стороны замка.

Дверь с однозапорным замком ни при каких условиях и независимо от выбранной профильной системы не сможет обеспечить термоизоляцию и защиту от продуваний/промерзаний.
Однозапорные замки рекомендуется устанавливать на двери из начального/среднего уровня в случае их использования внутри теплых периметров (офисные, межкомнатные двери) или на входные двери в составе обогреваемых тамбуров.
Степень утепления ––ОТСУТСТВУЕТ: рекомендуется эксплуатация в качестве офисных и межкомнатных дверей; установка в качестве входной двери в жилых и отапливаемых помещениях исключительно в составе «теплого» тамбура (допустима, но нежелательна)!

С данным замком возможно применение ТОЛЬКО шпингалетов в пассивной створке

- Применяется только с офисными ручками

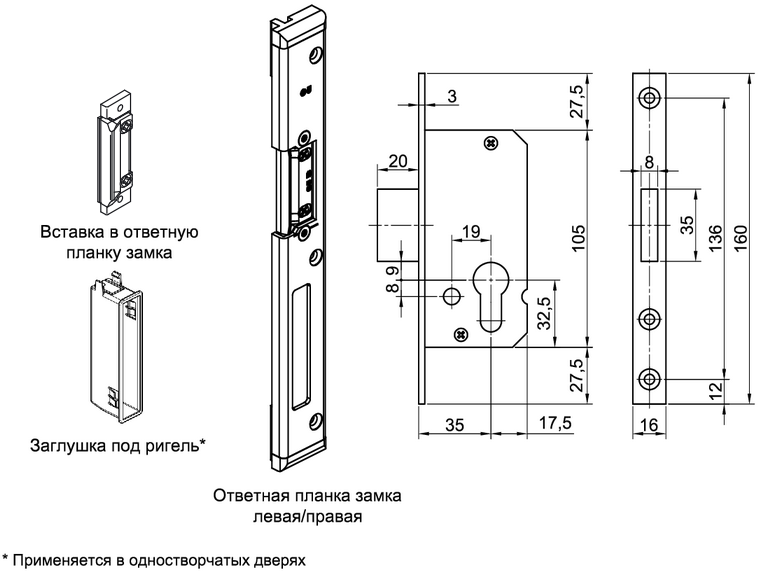

- Замок используется с ответными планками:

Ответные части

Замок используется с ответными планками:

• Одностворчатая дверь - арт.6-37675-2T-L-1 (левая) / 6-37675-2T-R-1 (правая), используется с заглушкой под ригель арт.9-48553-03-0-6

• Штульповая дверь - арт.6-37632-1A-L-1 (левая) / 6-37632-1A-R-1 (правая)

При этом стандартная вставка в ответной планке заменяется на арт.K-15597-01-0-6

Cмещение замка

Смещение ручки ВОЗМОЖНО

Расположение ручки:

•при габаритной высоте створки менее 1600мм. ось высоты ручки располагается посередине

•при габаритной высоте створки свыше 1601мм. ось высоты ручки располагается на расстоянии 1000мм. от нижнего края створки

Минимальное расстояние от нижнего/верхнего края створки до оси высоты ручки - 601 мм.

ВНИМАНИЕ !!! При построении необходимо учитывать, что импост не должен быть на одном уровне с замком. Связано это с тем, что импост крепиться на саморезы, которые упираются в замок. Чтобы избежать установки импоста "в замок", импост необходимо установить на следующей высоте (см.ниже)

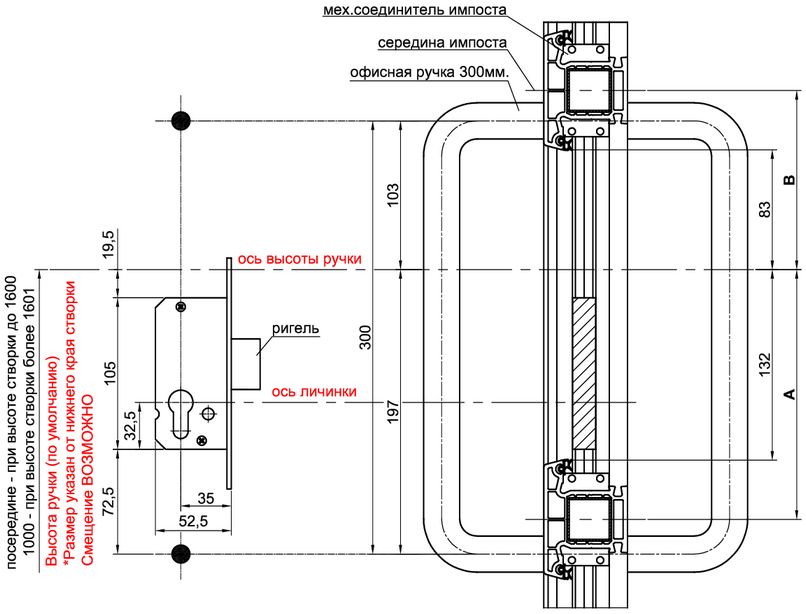

Схема установки дверного замка, офисной ручки и минимальное расстояние до импостов до импостов

Минимальное расстояние до импостов

Двери

Минимальное расстояние

(размер от середины импоста до середины ручки)

A, мм

B, мм

Входные и Межкомнатные двери Kaleva STANDART

174,5

125,5

Высота установки импоста при стандартной (по умолчанию) установки ручки

Профильная система	Значение установки импоста, мм.
	Вид порога
	Рама	Алюминиевый порог	Без порога
Входные и Межкомнатные двери Kaleva STANDART	Ручка посередине, Смещение ручки: Ниже "Высота ручки - 138,5" Выше "Высота ручки + 161,5" Высота ручки 1000мм.: Ниже 861,5 или Выше 1161,5	Ручка посередине, Смещение ручки: Ниже "Высота ручки - 164,5" Выше "Высота ручки + 135,5" Высота ручки 1000мм.: Ниже 835,5 или Выше 1135,5	Ручка посередине, Смещение ручки: Ниже "Высота ручки - 154,5" Выше "Высота ручки + 145,5" Высота ручки 1000мм.: Ниже 845,5 или Выше 1145,5
