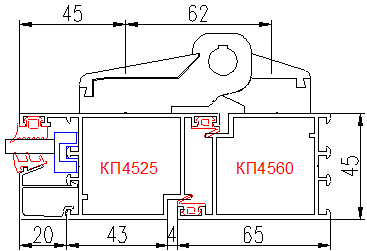

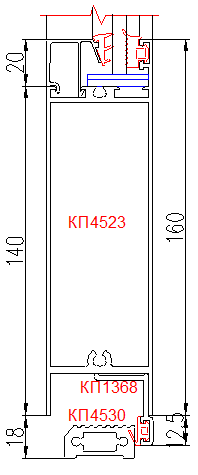

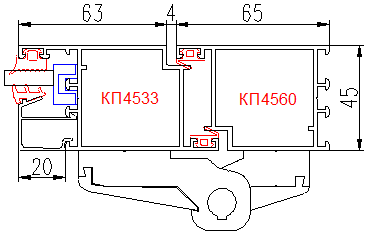

Чертежи узлов СИАЛ КП45

Важно!

С 06.12.2022 профильная система СИАЛ КП 45 выводится из нашего производства, доступ к выбору системы будет открыт до 15.12.2022г. Альтернатива СИАЛ КП 45 - система Kaleva Aluvet Cold 45.

Профиль обрубается согласно размерам под углом 45о. Сборка угла рамы осуществляется с помощью обжима (крепление на винтах) на закладной КП 4509-1 (41мм) для узкой рамы и на закладной КП 4561 (41мм) для широкой рамы. Сборка угла створки осуществляется с помощью обжима (крепление на винтах) на закладной КП 4509-1 (35,5мм) + два выравнивающих уголка КПМ 05.01 на угол. Установка импоста осуществляется на Т-образную закладную КП 4510 (14,5мм) для узкого импоста и КП 4510 (31мм) для широкого импоста. Соединение фиксируется винтом М8х14 и штифтом d7х30мм.

Стеклопакеты в светопрозрачных проемах изделия устанавливаются на опорных подкладках и фиксируются с помощью распорных подкладок из полиамида литьевого. Непосредственное соприкосновение стеклопакета с алюминиевыми деталями не допускается.

Закрепление стеклопакетов в раме или створке осуществляется с помощью штапиков. Плоскости примыкания стеклопакетов к створке и створок к раме герметизированы уплотнителями из резины плотной для строительных конструкций. Удаление просочившейся влаги и конденсата осуществляется через дренажные отверстия, защищенные крышками.
