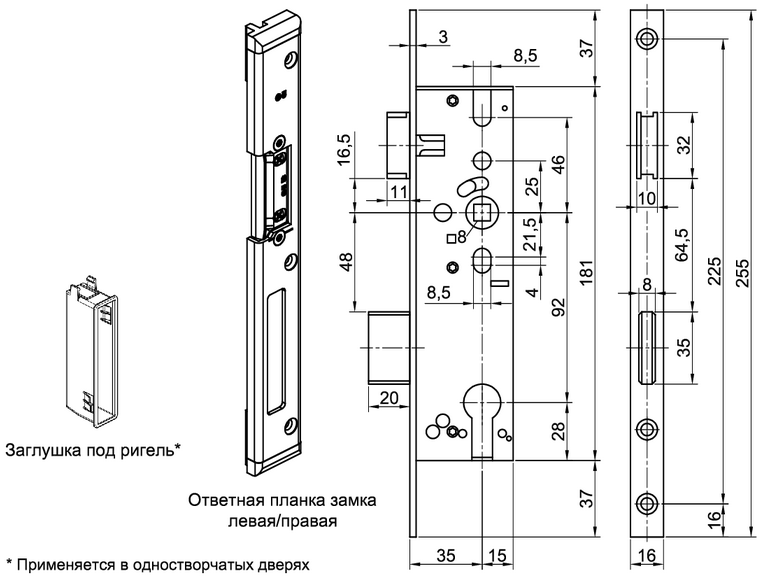

Однозапорный замок 49 PZ 16/35 G-U

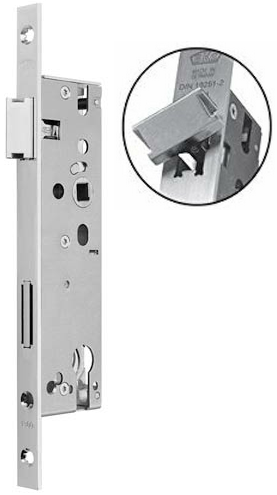

Арт.: B 1300 0013 Замок GU PZ49 35/16 с защелкой и ригилем (Германия) - одноригельный замок с фалевой защёлкой (язычком) с прижимом только в районе запирания. При таком замке невозможно обеспечить плотное прилегание створки к раме, поэтому в холодное время года будет продувание и промерзание. Об этом необходимо  предупредить заказчика и подписать с ним дополнительное соглашение.

• Дверь с однозапорным замком ни при каких условиях и независимо от выбранной профильной системы не сможет обеспечить термоизоляцию и защиту от продуваний/промерзаний.
• Однозапорные замки рекомендуется устанавливать  на двери из начального/среднего уровня в случае их использования внутри теплых периметров (офисные, межкомнатные двери) или на входные двери в составе обогреваемых тамбуров.
• Степень утепления ––ОТСУТСТВУЕТ: рекомендуется эксплуатация в качестве офисных и межкомнатных дверей; установка в качестве входной двери в жилых и отапливаемых помещениях исключительно в составе «теплого» тамбура (допустима, но нежелательна)!

Смещение ручки ВОЗМОЖНО

Расположение ручки:

• при габаритной высоте створки менее 1649мм. ручка (отверстие под штифт) располагается посередине

• при габаритной высоте створки свыше 1650мм. ручка (отверстие под штифт) располагается на расстоянии 1000мм. от нижнего края створки

Минимальное расстояние от нижнего/верхнего края створки до ручки:

• Одностворчатые двери - 301 мм.

• Штульповые двери - 501 мм.

 ВНИМАНИЕ !!! При построении необходимо учитывать, что импост не должен быть на одном уровне с замком. Связано это с тем, что импост крепиться на саморезы, которые упираются в замок. Чтобы избежать установки импоста "в замок", импост необходимо установить на следующей высоте (см.ниже)

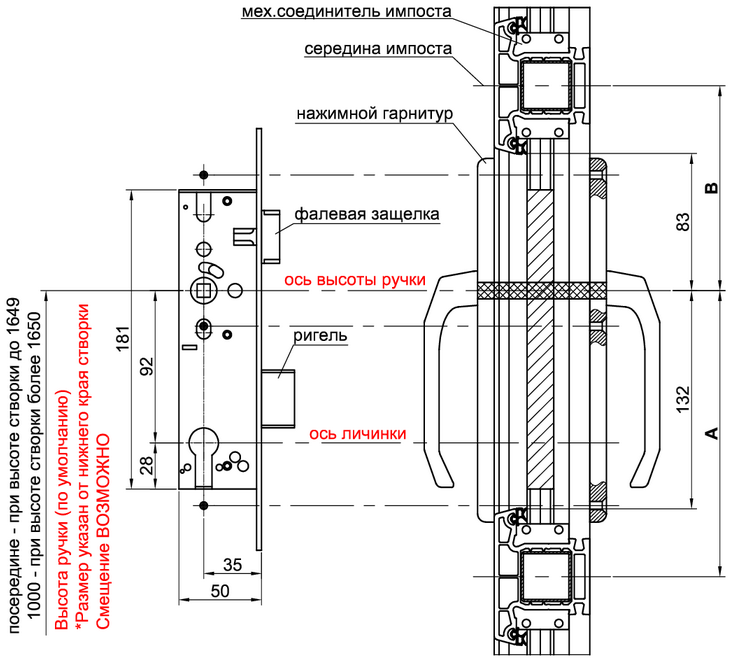

Схема установки дверного замка, нажимного гарнитура и минимальное расстояние до импостов

Минимальное расстояние до импостов

Высота установки импоста при стандартной (по умолчанию) установки ручки
