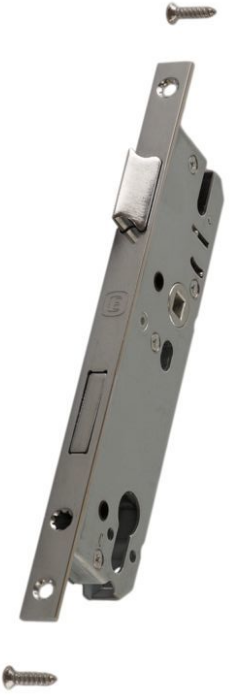

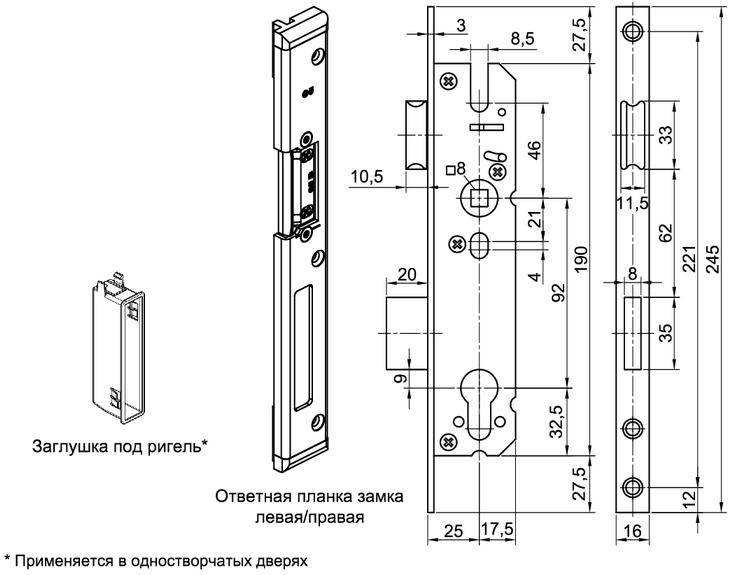

Однозапорный замок 49 PZ 16/25 G-U

Замок с защелкой 49 PZ 16/25 ELEMENTIS (арт. ELM0901.67) (Турция) - одноригельный замок с фалевой защёлкой (язычком) с прижимом только в районе запирания. При таком замке невозможно обеспечить плотное прилегание створки к раме, поэтому в холодное время года будет продувание и промерзание. Об этом необходимо  предупредить заказчика и подписать с ним дополнительное соглашение. Обозначение в программе STARTОКНА: 49 PZ 16/25 GU

• Дверь с однозапорным замком ни при каких условиях и независимо от выбранной профильной системы не сможет обеспечить термоизоляцию и защиту от продуваний/промерзаний.
• Однозапорные замки рекомендуется устанавливать  на двери из начального/среднего уровня в случае их использования внутри теплых периметров (офисные, межкомнатные двери) или на входные двери в составе обогреваемых тамбуров.
• Степень утепления ––ОТСУТСТВУЕТ: рекомендуется эксплуатация в качестве офисных и межкомнатных дверей; установка в качестве входной двери в жилых и отапливаемых помещениях исключительно в составе «теплого» тамбура (допустима, но нежелательна)!

- Смещение ручки ВОЗМОЖНО

Расположение ручки:

• при габаритной высоте створки менее 1640мм. ручка (отверстие под штифт) располагается посередине

• при габаритной высоте створки свыше 1641мм. ручка (отверстие под штифт) располагается на расстоянии 1000мм. от нижнего края створки

Минимальное расстояние от нижнего/верхнего края створки до ручки:

• Одностворчатые двери - 301 мм.

• Штульповые двери - 501 мм.

 ВНИМАНИЕ !!! При построении необходимо учитывать, что импост не должен быть на одном уровне с замком. Связано это с тем, что импост крепиться на саморезы, которые упираются в замок. Чтобы избежать установки импоста "в замок", импост необходимо установить на следующей высоте (см.ниже)

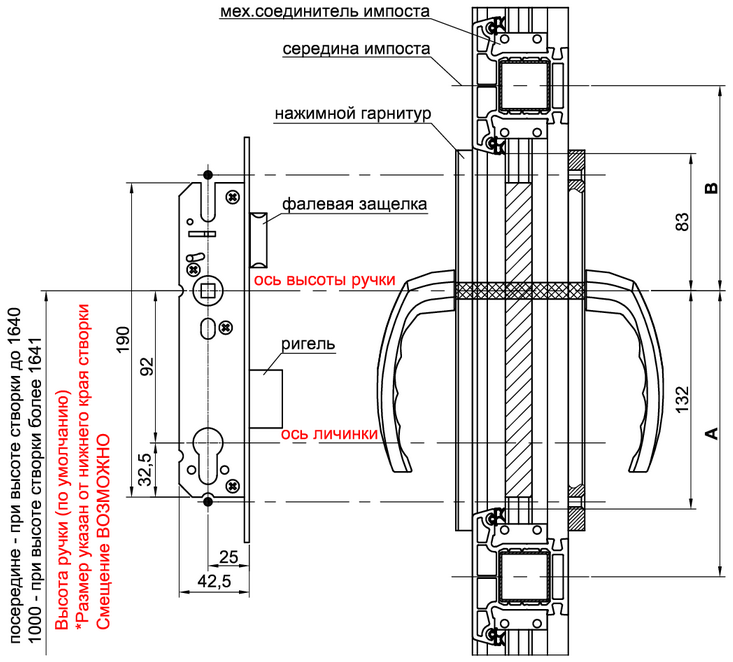

Схема установки дверного замка, нажимного гарнитура и минимальное расстояние до импостов до импостов

Минимальное расстояние до импостов

Высота установки импоста при стандартной (по умолчанию) установки ручки
