Ограничения размеров дверей СИАЛ КП45
Ограничения размеров дверей СИАЛ КП45: условия подбора конструкции в разделе «СИАЛ КП45 окна и двери (выведено с 15.12.2022г)». Сопоставьте параметры проекта с таблицами и графиками, учитывая способ открывания и комплектацию.
Снято с производства / архив
Выведено из товарного ряда!!!
Важно! |
С 06.12.2022 профильная система СИАЛ КП 45 выводится из нашего производства, доступ к выбору системы будет открыт до 15.12.2022г. Альтернатива СИАЛ КП 45 - система Kaleva Aluvet Cold 45. |
Минимальные размеры активной створки: 560х1520 Минимальные размеры пассивной створки: 350х1520 Максимальные размеры любой створки: 1200х2400 Минимальные размеры активной маятниковой створки: 560х1520 Минимальные размеры пассивной маятниковой створки: 260х1520 Максимальные размеры маятниковой створки: 1000х2300 Минимальный размер цоколя: 200мм Минимальный размер импоста: 200мм
|
||||
Изделия площадь которых превышает 3,5 кв.метра (без привязки к весу) необходимо вывозить в распакеченном виде. См раздел Правила запуска крупногабаритных изделий. В таком случае, в программе StartОкна необходимо в ручном режиме, в свойствах изделия выбрать параметр: "Заполнение отдельно". См пример. |
||||
Виды открывания

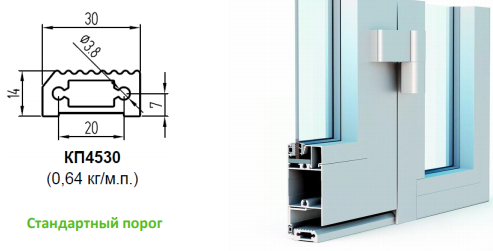

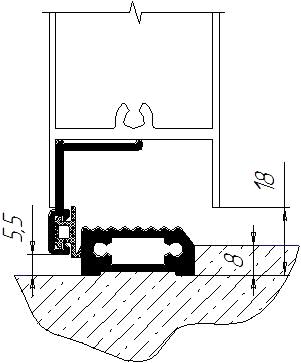

Дверь может быть с низким порогом арт. КП 4530 высотой 14мм, с высоким порогом арт. КП 45170 высотой 26,0мм или с рамой дверной арт. КП 4560 по периметру в зависимости от проекта. Низкий порог применяется в большинстве случаев, когда монтаж конструкции выполняется внутри помещения при установке на «чистый» пол. Высокий порог применяется при исполнении конструкции как входной двери, и высокий порог защищает от продувания и является небольшим барьером, отделяющим уличное пространство от помещения. Исполнение порог – рама используется в случае повышенных требований к продуванию, например балконные двери или вследствие других особенных требования при монтаже, например пожелания клиента и комбинируется нижним профилем створки арт. КП 4525 (КП 4533).
|
||||
Основными заполнениями являются стекло 4 и 6мм или стеклопакет 24мм. Ниже приведены схемы выбора штапика.
Таблица остекления в системе КП 45.
|
КП 4526 Профиль штапика 24мм под заполнение 4мм |
|
|
КП 4537 Профиль штапика 5мм под заполнение 24мм |
|
|
КП 4568 Профиль штапика 22мм под заполнение 6мм |
|
Профиль обрубается согласно размерам под углом 45о. Сборка угла рамы осуществляется с помощью обжима (крепление на винтах) на закладной КП 4528.02 (41мм). Сборка угла створки осуществляется с помощью обжима (крепление на винтах) на закладной КП 4528.01 (32,4мм) + два выравнивающих уголка КПМ 05.01 на угол. Установка импоста и цоколя осуществляется на Т-образную закладную КП 4510 (31мм). Соединение фиксируется винтом М8х14 и штифтом d7х46мм. Порог соединяется со стойкой рамы на винт М4х18. К низу цокольной перекладины крепится притвор с резиновым уплотнителем.
Двери изготавливаются из алюминиевых прессованных профилей с анодированной или окрашенной порошковыми красками наружной поверхностью. Дверь распашная состоит из неподвижной части – дверной рамы и подвижной части – дверных полотен (створок). Плоскости примыкания дверных полотен друг к другу и к дверной раме герметизированы резиновыми уплотнителями.
Для заполнения светопрозрачной части дверных полотен применяется стекло 4, 6мм или стеклопакет толщиной 24мм. Для заполнения непрозрачной части могут быть использованы различные материалы по согласованию с заказчиком и соответствующие по толщине возможных заполнений для данной системы профилей.
Светопрозрачное заполнение проемов дверных полотен устанавливается на опорные подкладки из полиэтилена и фиксируются подкладками. Непосредственное соприкосновение стекла с алюминиевыми деталями не допускается. Крепление и герметизация светопрозрачного и непрозрачного заполнения в дверных полотнах производится штапиками и уплотнителями.
Базовым изделием считается дверь одностворчатая (двухстворчатая) с низким порогом и цокольным профилем внизу створки с креплением в проем через раму.

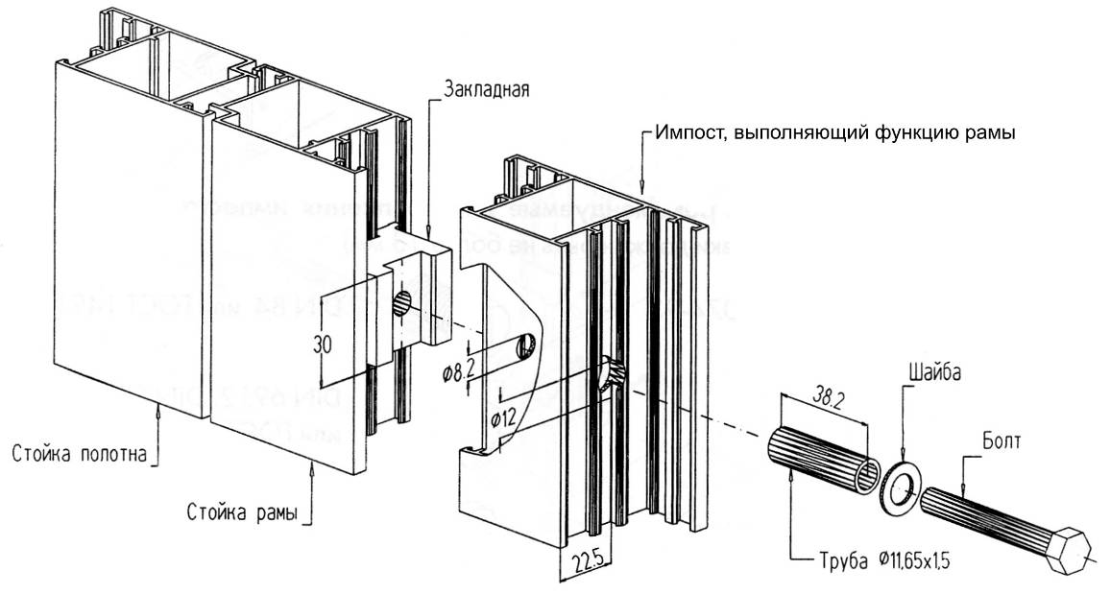

При установке двери в витраж системы КП 45 или витраж системы КП 50 профиль стойки рамы арт. КП 4560 нужно заменить на профиль Т- или Z-створки. Прямое соединение происходит без применения двутавра на закладные КП 4532 (30мм), которые стягиваются болтами.

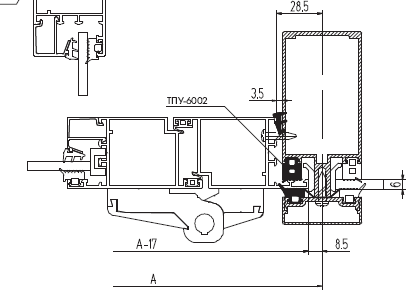

При монтаже двери в витраж КП 50к ус профиля заводится в паз стойки предназначенный для стекла, компенсация происходит с помощью резиновых уплотнителей и фиксируется самонарезающим винтом.
