Угол раздвижной 30-60 гр. арт.: C640/33X / C640/34X (100.0801/100.0802)

Угол раздвижной 30-60 гр. арт.: C640/33X / C640/34X (100.0801/100.0802) — provedal. дополнительные профили. Изучите исполнение, совместимые элементы и технические условия перед выбором комплектации.

С 15.05.2023г произошла замена артикулов основных и дополнительных профилей! Старые артикулы указаны в скобках.

арт.: C640/33X / C640/34X (арт. 100.0801/100.0802) - Угол раздвижной 30-60 гр. (комплект)

Внимание! Минимальный угол поворота, образующийся профилями арт. 100.0801 и 100.0802, составляет 33 гр, максимальный 60 гр.

Применение:

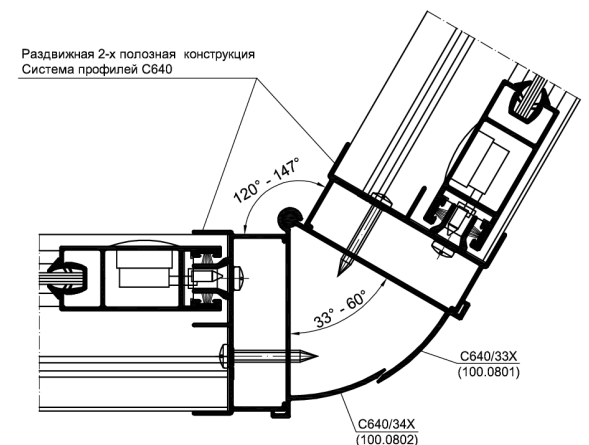

1. Соединение двух раздвижных 2-х полозных конструкций С640 :

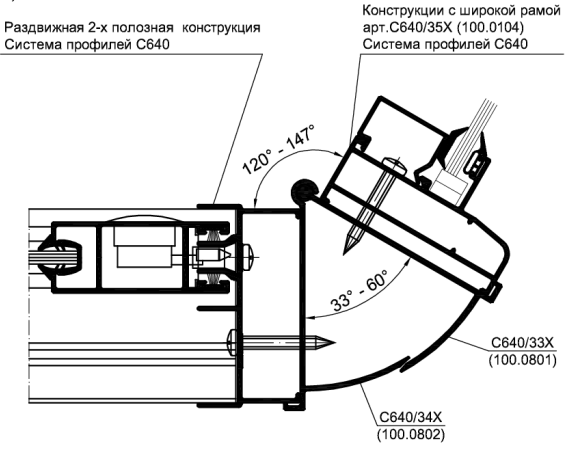

2. Соединение раздвижных 2-х полозных конструкций С640 и распашных/глухих конструкций С640 изготовленных с применением широкой рамы С640 арт.: С640/35X (100.0104):

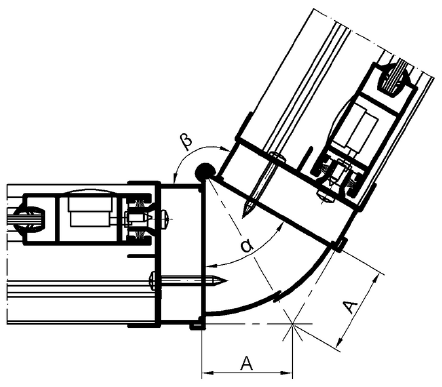

Вычисление размеров

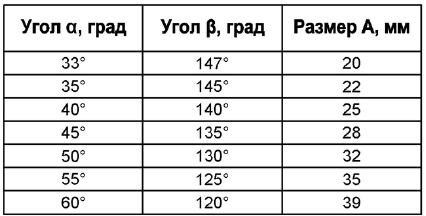

Припуски, которые необходимо отнять от осевых размеров для вычисления размера соединяемого блока, зависят от угла соединения и приведены ниже в таблице:

Особенности

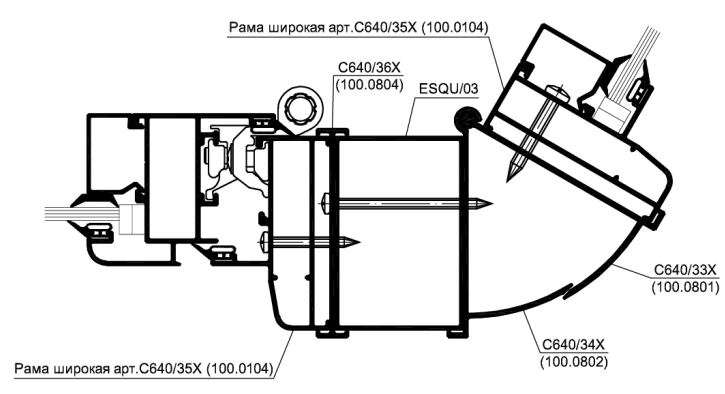

ВНИМАНИЕ !!! При соединении одной или двух распашных конструкций системы C640, петли которых обращены в сторону соединителя:

во избежания упирания петель в соединитель, конструкции соединяются с использованием трубы прямоугольной 60х40 арт.ESQU/03 и соединителя рам 60х60 (Двутавр) арт.: C640/36X (100.0804)
